Sadržaj: Uklanjanje ↓ Montaža ↓
Zatezač lanca razvodnog mehanizma prikazan je na slici 2.20.
Oprez! Nakon svakog otpuštanja ili uklanjanja zatezača lanca razvodnog mehanizma, mora se vratiti u prvobitni položaj.
Uklanjanje
1. Pokrijte generator.

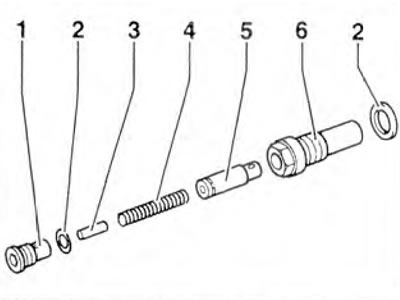

Slika 2.20. Zatezač lanca razvodnog mehanizma: 1 - Kork; 2 - Pečat; 3 - Umetni; 4 - Kompresijska opruga; 5 - Vijak; 6 - Kućište zatezača lanca razvodnog mehanizma.
2. Otpustite zatezač lanca razvodnog mehanizma na kućištu.
3. Uklonite zatezač lanca razvodnog mehanizma zajedno s uljnim brtvilom.
Montaža
4. Otpustite i uklonite čep.
5. Rastavite zatezač lanca razvodnog mehanizma.
6. Izvadite granični vijak iz kućišta zatezača lanca u smjeru koji pokazuje strelica (slika 2.21).
Slika 2.21. Izvadite granični vijak iz kućišta zatezača lanca u smjeru koji pokazuje strelica.

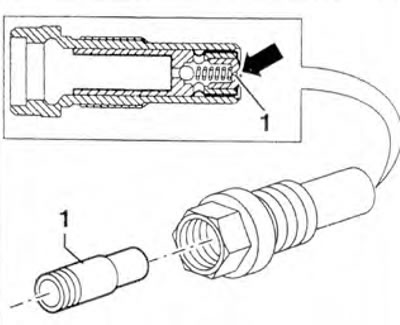

7. Pritisnite potisni vijak 1 u kućište zatezača lanca razvodnog mehanizma u ravnini s površinom (strelica) (slika 2.22).
Slika 2.22. Pritisnite potisni vijak 1 u kućište zatezača lanca razvodnog mehanizma u ravnini s površinom (strelica).
8. Ugradite kućište zatezača lanca s novom brtvom. Moment pritezanja: 80 Nm.

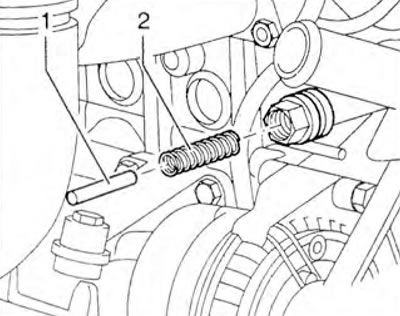

9. Umetnite tlačnu oprugu 2 i umetnite 1 (slika 2.23).
Slika 2.23. Umetnite tlačnu oprugu 2 i umetnite 1.
10. Uvrnite navojni čep s novom brtvom. Moment pritezanja: 40 Nm.
