Uklanjanje i ugradnja donjeg usisnog razvodnika (BGU) (VW Caddy 3)

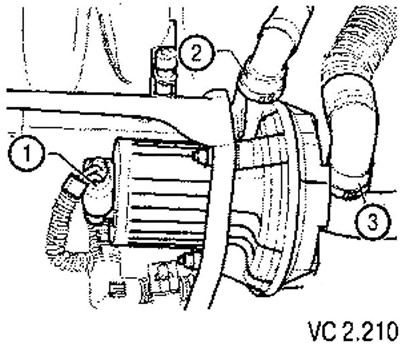

Uklanjanje

1. Skinite poklopac motora.

2. Odspojite konektor (1) s elektromotora pumpe sekundarnog zraka.

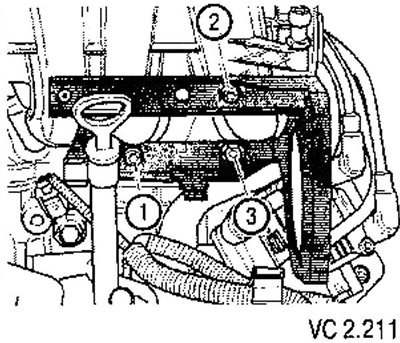

3. Odvojite crijeva za zrak (2) i (3) od motora pumpe sekundarnog zraka.

4. Uklonite motor pumpe sekundarnog zraka.



5. Uklonite gornji dio vodeće cijevi zajedno s mjernom šipkom iz donjeg dijela vodeće cijevi i nosača motora pumpe sekundarnog zraka.

6. Odvrnite vijke (1) i (2) te maticu (3) nosača motora sekundarnog zraka.

7. Otpustite poliklinasti remen i pričvrstite zatezač ugradnjom brave.

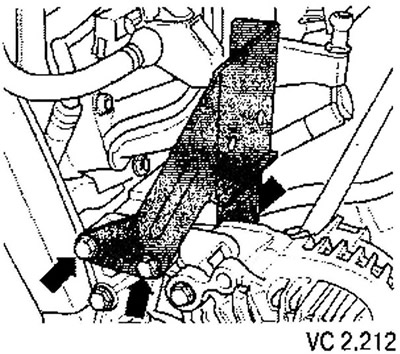

8. Uklonite štitnik (strelice).



Izvorni materijal dostupan je na portalu: www.vwmanual.ru

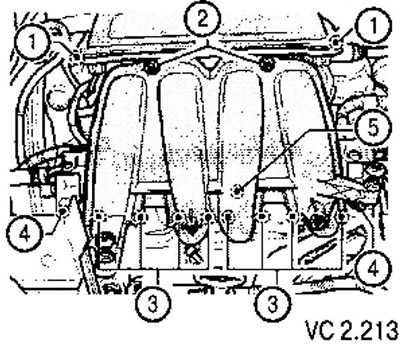

9. Uklonite obje izvlačne zakovice (1).

10. Odvrnite oba vijka (2).

11. Otpustite preostale vijke (3) koji pričvršćuju donji dio usisnog razvodnika na glavu cilindra.

12. Otpustite vijke (4) koji pričvršćuju razvodnik goriva.

13. Uklonite zakovice koje pričvršćuju kabelski svežanj na razvodnik goriva.

14. Pažljivo raširite kopče na vrhu usisnog razvodnika i uklonite donji dio usisnog razvodnika prema naprijed.

15. Odvojite usisni kolektor s injektorima od donjeg dijela usisnog kolektora.

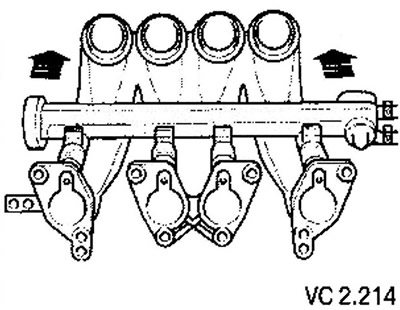

16. Bez trzaja odvojite gornji i donji dio usisne grane. Donji dio s razvodnikom goriva i injektorima (strelice) postavite u motorni prostor na čistu krpu.

Montaža

Instalacija se provodi obrnutim redoslijedom. prilikom toga, potrebno je uzeti u obzir sljedeće napomene.

• Zamijenite brtvene prstenove između usisne grane i glave cilindra.
• Zamijenite brtvene prstenove injektora; nove lagano navlažite čistim motornim uljem.
• Ugradite razvodnik goriva s umetnutim injektorima na usisni razvodnik i pažljivo i glatko ga pritisnite tako da injektori uđu u sjedišta.
• Provjerite jesu li O-prstenovi pravilno ugrađeni između gornjeg i donjeg dijela usisnog razvodnika.

Pažnja! Za pričvršćivanje svih crijeva na spojnice upotrijebite stezaljke odgovarajuće serije.

Od usisne grane do glave cilindra: 25 Nm.

Vijci za pričvršćivanje usisne grane od donjeg do gornjeg dijela: 3 Nm.

Od usisne grane do usisne grane: 8 Nm.
