Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
1. Skinite poklopac motora.

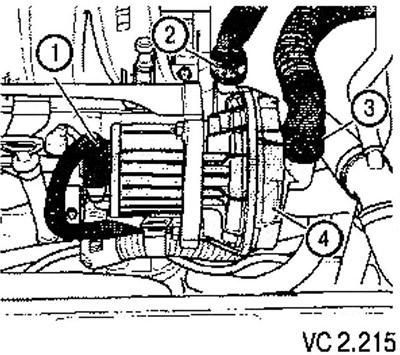

2. Odspojite konektor (1) s elektromotora pumpe sekundarnog zraka.
3. Odvojite crijeva za zrak (2) i (3) od motora pumpe sekundarnog zraka.
4. Izvadite gornji dio vodeće cijevi zajedno s mjernom šipkom za ulje iz donjeg dijela vodeće cijevi i nosača motora pumpe sekundarnog zraka.

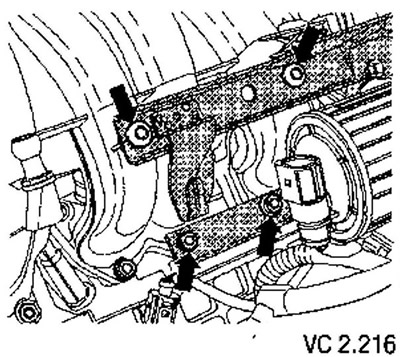

5. Otpustite pričvršćivače nosača pumpe sekundarnog zraka na usisni razvodnik (strelice).

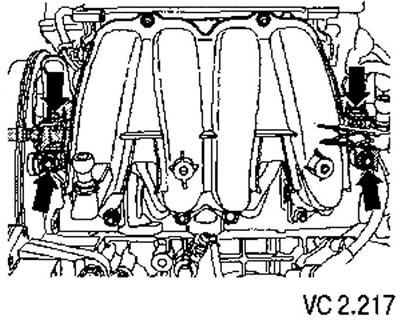

6. Otpustite vijke za montažu razvodnika goriva i uklonite izvlačne zakovice koje pričvršćuju kabelski svežanj na razvodnik goriva (strelice).

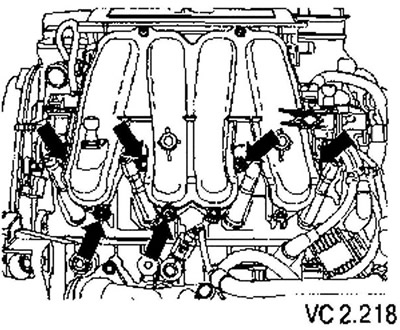

7. Odvrnite preostale vijke (strelice) koji pričvršćuju donji dio usisnog razvodnika na glavu cilindra,
8. Pažljivo raširite kopče na vrhu usisnog razvodnika i uklonite donji dio usisnog razvodnika prema naprijed. Odvojite usisni kolektor s injektorima od donjeg dijela usisnog kolektora.
9. Odspojite kabelske svežnjeve s razvodnika goriva i, bez trzaja, povucite razvodnik goriva zajedno s injektorima prema gore s donjeg dijela usisnog razvodnika (strelice) i stavite ga u motorni prostor na čistu krpu.
Montaža
Instalacija se vrši obrnutim redoslijedom, uzimajući u obzir sljedeće napomene,
- Zamijenite brtvene prstenove između usisne grane i glave cilindra.
- Zamijenite brtvene prstenove injektora, nove lagano navlažite čistim motornim uljem,
- Ugradite razvodnik goriva s umetnutim injektorima na usisni razvodnik i pažljivo i glatko ga pritisnite tako da injektori uđu u sjedišta.
- Provjerite jesu li O-prstenovi pravilno ugrađeni između gornjeg i donjeg dijela usisnog razvodnika.
[Tekst je kopiran s ovog portala vwmanual.ru]
Momenti zatezanja:
- Od usisne grane do glave cilindra: 25 Nm.
- Vijci za pričvršćivanje usisne grane od donjeg do gornjeg dijela: 3 Nm.
- Od usisne grane do usisne grane: 8 Nm.
