Uklanjanje i postavljanje donjeg zaslona za izolaciju buke u motornom prostoru (VW Touareg 1)

U nekim razinama opreme, odjeljak motora opremljen je dodatnom zaštitom ispod.

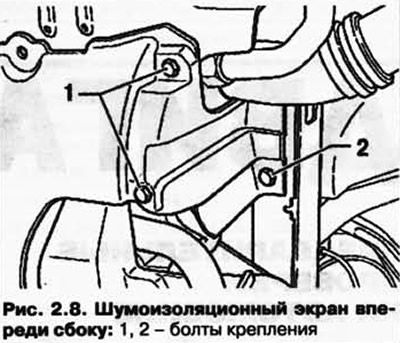

Slika 2.8 prikazuje lijevi bočni nosač prednjeg zaslona za zvučnu izolaciju. Desni nosač je zrcalna slika lijevog.



Za uklanjanje ili ugradnju prednjeg zaslona za zvučnu izolaciju, prvo morate ukloniti ili ugraditi bočne vijke.

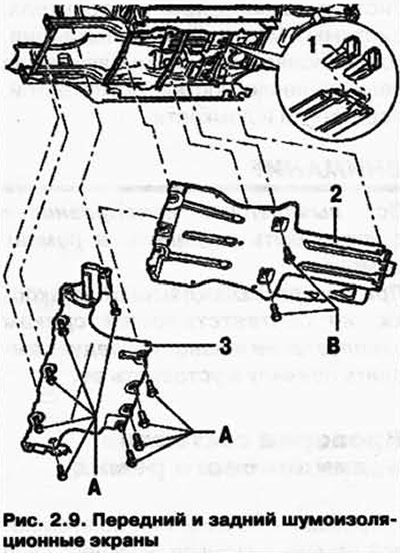

Prednji i stražnji zasloni za zaštitu od buke prikazani su na slici 2.9.



Da biste uklonili zaslone, prvo odvrnite vijke A, uklonite prednji zaslon za zaštitu od buke 3.

Zatim odvrnite vijke B, uklonite stražnji zaslon za zvučnu izolaciju 2 s opružnih pričvršćivača 1.

Zategnite vijke momentom od 8 Nm.
