Замена предохранителя
Во избежание повреждения электрической системы, прежде чем приступить к замене предохранителя, выключите все лампочки, вспомогательное оборудование и удалите ключ зажигания.
- Если в вашем автомобиле имеется подколенная планка, вставьте ключ зажигания в боковую щель крышки (см. левый рисунок) и, используя метод рычага, отведите крышку вниз.

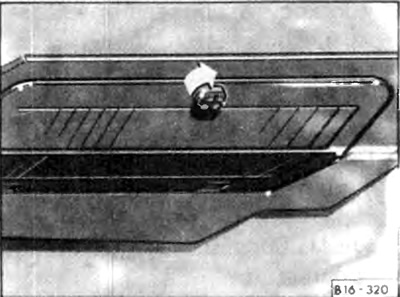

- Если в вашем автомобиле подколенная планка отсутствует, с помощью монеты поверните фиксатор примерно на 90° (верхний рисунок) и слегка вытяните его. Затем оттяните крышку вниз.
- Просмотрите приведенный ниже список предохранителей для того, чтобы определить, какой из них принадлежит тому компоненту, который вышел из строя.
- Осуществите замену перегоревшего предохранителя, который можно распознать по сгоревшей металлической планке.
- Замените перегоревший предохранитель на другой, имеющий точно такой же допустимый параметр, выраженный в амперах.
Внимание: Не используйте предохранитель с более высоким значением параметра, выраженного в амперах. Это может привести к повреждению электрической части автомобиля и вызвать пожар. При постоянном перегорании предохранителя нет смысла осуществлять его замену. Необходимо найти настоящую причину короткого замыкания или перегрузки. Ни при каких обстоятельствах не оборачивайте предохранители оловянной фольгой или проволокой, поскольку это может вызвать серьезные повреждения какого-либо участка электрической цепи и привести к возникновению пожара.
- На автомобилях с подколенной планкой надавите на крышку так, чтобы она зафиксировалась боковыми защелками.
- При отсутствии подколенной планки, перед установкой крышки поверните фиксатор на 90°, установив его на прежнее место, закройте крышку и надавите фиксатор вверх.
Схема расположения предохранителей слева направо
1. Левая фара ближнего света 10
2. Правая фара ближнего света 10
3. Приборный светильник фонарь подсветки номера 10
4. Лампочка освещения бардачка 15
5. Стеклоочиститель и омыватель ветрового стекла 15
6. Воздушный вентилятор, воздушный кондиционер 20
7. Задние, стояночные и габаритные фонари, правые 10
8. Задние, стояночные и габаритные фонари, левые 10
9. Туманорассеивающая система заднего окна, обогреваемое зеркало заднего вида 20
10. Противотуманные фары 15
11. Левая фара дальнего света, индикаторная лампочка дальнего света 10
12. Правая фара дальнего света 10
13. Звуковой сигнал, вентилятор радиатора 10
14. Фонари заднего хода, механизм регулировки наружного зеркала заднего вида, обогрев кресел, система обогрева форсунок омывателя ветрового стекла 15
15. Электронная система двигателя 10
16. Индикаторные лампочки и лампочки аварийной сигнализации, многофункциональные лампочки 15
17. Сигналы поворота 10
18. Электрический топливный насос, кислородный датчик 20
19. Вентилятор радиатора, воздушный кондиционер 30
20. Стоп-сигнал, рейсовый контроль (педаль тормоза и сцепления) 20
21. Лампочки освещения салона и багажного отделения, центральная блокировка, многофункциональные лампочки 15
22. Радио, прикуриватель 10
Отдельно расположенные предохранители
- Над панелью с плавкими предохранителями:
Воздушный кондиционер 30
Реле электродвигателя АБС 30
Главное реле АБС 30
- В моторном отсеке на перегородке над тормозным сервоцилиндром:
Свечи предварительного накала (необходимо, чтобы замена данного предохранителя осуществлялась только дилером фирмы Volkswagen) 50
Цветовая маркировка:
Предохранители 10 А — красный
Предохранители 15 А — голубой
Предохранители 20 А — желтый
Предохранители 30 А — зеленый
Цифровое обозначение на поверхности предохранителя выражено в амперах.
Автоматические предохранители
Все электрические подъемники стекол имеют один общий автоматический предохранитель, который после отключения в результате перегрузки (например, при обморожении стекол) включается автоматически спустя несколько секунд.
