Предохранители (VW Touareg 1)

Замена предохранителей

ПРИМЕЧАНИЕ: Электроцепи защищены плавкими предохранителями. Следует иметь в автомобиле несколько разных запасных предохранителей.

По таблице предохранителей установите, в каком монтажном блоке и под каким номером находится неисправный предохранитель.

Выключите зажигание и неработающее электроустройство.
Снимите крышку с монтажного блока.

Пинцетом выньте соответствующий предохранитель из монтажного блока.

Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый предохранитель, рассчитанный на такой же ток (такого же цвета и с такой же маркировкой) и такого же размера.

Цветная маркировка предохранителей

Цвет	Ток, А
Светло-коричневый	5
Красный	10
Синий	15
Желтый	20
Белый	25
Зеленый	30

ПРИМЕЧАНИЕ: Если новый предохранитель через короткое время тоже перегорел, следует проверить электроустройство в специализированной мастерской. Если поставлен предохранитель, рассчитанный на больший ток, возможно появление отказов в других электроцепях.

Монтажный блок в передней панели слева

Монтажный блок под крышкой

Монтажный блок закрыт крышкой. Для того чтобы снять крышку - вставьте плоский конец отвертки в отверстие в крышке 1 (рис. 1.147).



Снимите крышку в направлении стрелки 2.


В обшивке размещен пластмассовый пинцет для вынимания предохранителей.

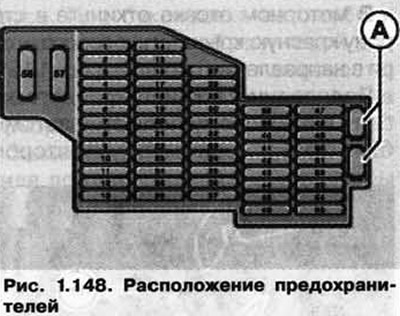

В монтажном блоке есть место для двух запасных предохранителей А (рис. 1.148).

Монтажный блок в передней панели справа

Монтажный блок закрыт крышкой.

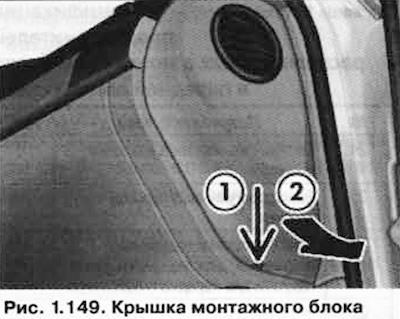

Для того чтобы снять крышку - вставьте плоский конец отвертки в отверстие в крышке 1 (рис. 1.149).



Снимите крышку в направлении стрелки 2.

В обшивке размещен пластмассовый пинцет для вынимания предохранителей.

В монтажном блоке есть место для двух запасных предохранителей А (рис. 1.150).

таблица 1.3. Спецификация предохранителей расположенных в монтажном блоке в передней панели слева

№	Потребитель тока	Ток, А
1	Штепсельные розетки	20
2	Стояночное отопление (часы, датчик, насос)	5
3	Правые штепсельные розетки	20
4	Стояночное отопление/ нагреватель	20
5	Штепсельные розетки	20
6	KESSY	15
7	Диагностика, мультиплексная сеть	5
8	Стеклоочистители	30
9	Насос стеклоомывателей	15
10	Левый задний стеклоподъемник	25
11	Центральный замок слева	15
12	Внутреннее освещение	20
13	-	-
14	Левый передний стеклоподъемник	25
15	Левый задний фонарь	20
16	Звуковой сигнал	20
17	Указатели поворота/ Стояночные огни слева	10
18	Реле SRA	20
19	Противотуманные фары	15
20	Электроустройства сидений	30
21	Дополнительная поворотная фара	15
22	Поперечная блокировка	30
23	Поперечная блокировка сзади	10
24	Система мониторинга давления в шинах	5
2S	Электрорегулировка рулевой колонки	15
26	Блок управления надувными подушками, деактивация надувной подушки для переднего пассажира	10
27	-	10
28	-	10
29	-	5
30	-	5
31	-	5
32	-	5
33	Обогрев рулевого колеса	15
34	Охранное наблюдение за внутренним пространством, датчик для обогрева сидений	5
35	Блихший свет/ Дальний сеет	15
36	Питание от бортовой батареи	10
37	-	-
38	Сигналы торможения	10
39	Реле для системы зажигания, климатической установки, приборного щитка, обогрева сидений	5
40	Приборный щиток	5
41	KESSY (также Nr. 6)	15
42	Электроток	30
43	Сабвуфер	30
44	Электроустройства сидений	30
45	Электроустройства сидений, обогрев заднего сиденья	30
46	-	-
47	Поперечная блокировка	10
48	Часы стояночного отопления	5
49	Сервотроник	5
50	Обдув трубы отопителя (VR6), перепускной клапан (V10TDI)	10
51	Датчик качества воздуха, система мониторинга давления в шинах, диагностика	5
52	Задний стеклоочиститель	30
53	Охранное наблюдение за внутренним пространством салона, переключатель наружного освещения, обогрев зеркал	5
54	Корректор наклона фар	10
55	-	-
56	Вентилятор кондиционера и 2C-Climatronic
57	Вентилятор 4C-Climatronic задний

Таблица 1.4. Спецификация предохранителей расположенных в монтажном блоке в передней панели справа

№	Потребитель тока	Ток, А
1	Гнездо для подсоединения бортовой сети прицепа	15
2	Парктроник, компас	5
3	Блок управления для прицепа	15
4	Телефон	5
5	Блок управления Westfalia	15
6	Противозаносная система ESP	30
7	Продольная блокировка	5
8	Дополнительный дальний свет	20
9	CD-чейнджер	5
10	TV-тюнер	5
11	Радио	10
12	Аудиоусилитель/ Переключатель антенны	30
13	-	-
14	Правый задний фонарь	20
15	Правый задний стеклоподъемник	25
16	Плафоны багажного отделения	10
17	Ближний свет/ Дальний свет	15
18	Реле HSH	30
19	Двигатель наклона тягово-сцепного устройства	30/25
20	Электрорегулировки сидений	30
21	Охранная система сигнализации, отпирание запасного колеса	10
22	Электрорегулировки правого переднего сиденья, обогрев передних сидений	30
23	Климатическая установка	10
24	Элеюгрорегулировки сидений	30
25	Задняя панель управления микроклиматом	5
26	-	-
27	Система мониторинга давления в шинах	15
28	Автоматическое регулирование дистанции	10
29	Автоматическая коробка передач	10
30	Лебедка	20
31	Задний блок управления	25
32	Центральный замок справа	10
33	Задний блок управления охранной системы сигнализации	10
34	Правый передний стеклоподъемник	25
35	Указатели поворота/ Стояночные огни справа	10
36	Потолочный модуль, телефон	5
37	-	-
38	ESP, ESP-выключатель	10
39	Климатическая установка	10
40	Продольная блокировка	10
41	Блок управления для прицепа	10
42	Радио, управление открыванием дверей гаража	5
43	Выключатель фонарей заднего хода	5
44	Обогреваемые форсунки стеклоомывателей	5
45	-	-
46	-	-
47	Автоматическое регулирование дистанции, радарный сенсор	10
48	Блок управления пневмоподвеской	10
49	Зеркала, телефон	5
50	Парктроник	5
51	Коробка передач	20
52	Селектор	5
53	-	-
54	Электропривод тормозов прицепа	30
55	Электрорегулировка рулевой колонки	20
56	Противозаносная система ESP	40
57	Продольная блокировка	40
