Приборная панель (VW Golf 1)

Снятие и установка

1. Отсоедините провод "массы" от аккумулятора и снимите приборный щиток (см. главу "Электрооборудование").

2. Снимите рулевое колесо (см. главу "Рулевое управление").

3. Снимите ручки управления отопителем и вентиляцией.

4. Снимите облицовку блока управления отопителем.

5. Удалите декоративную заглушку гнезда для установки радиоприемника. Если радиоприемник установлен, снимите его переднюю панель, ручки управления и сам приемник.

6. Снимите выключатели и сигнальные лампы с приборной панели, освобождая фиксаторы и вытягивая их вперед (см. главу "Электрооборудование").

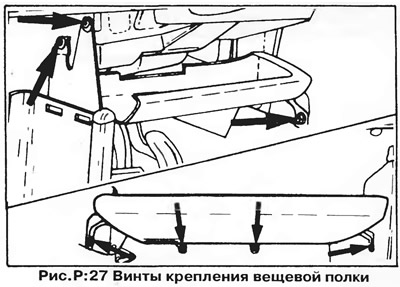

7. Снимите вещевые полки из-под приборной панели со стороны водителя и пассажира — для этого выверните само-нарезающие винты крепления (рис. Р:27), наклоните полку вниз и вытащите ее наружу.

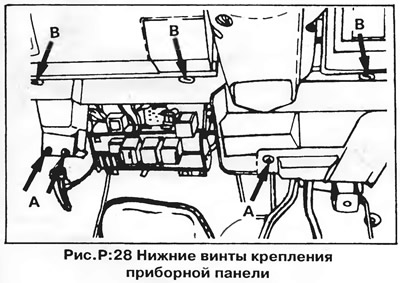

8. Выверните нижние винты крепления приборной панели (А, рис. Р:28).



9. Отожмите фиксаторы нижней крышки приборной панели (В, рис. Р:28) и вытащите направляющие.



10. Выверните три винта крепления нижней части центральной консоли и снимите консоль с рычага переключения передач.

(Исходник статьи доступен на: www.VWmanual.ru)

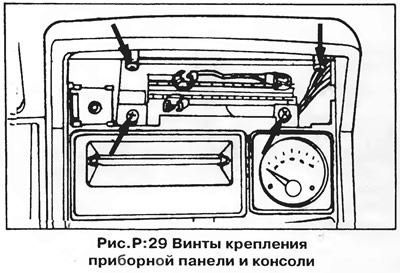

11 Выверните четыре винта крепления блока управления отопителем (рис. Р:29), которые одновременно удерживают верхнюю часть центральной консоли Снимите центральную консоль.



12. Откройте вещевой ящик и выверните два винта в боковом окне.

13. Изнутри панели выверните винт крепления кронштейна приборной панели к передней перегородке.

14. Отверните четыре винта (по два с каждой стороны), крепящих приборную панель к боковым кронштейнам.

15. Вытащите приборную панель внутрь салона, освободив ее из пружинных зажимов, и снимите ее с автомобиля.

16. Установка приборной панели осуществляется в обратном порядке. Обратите внимание на правильность установки приборного щитка и троса спидометра. Проверьте работу блока управления отопителем.
