Наружная дверная ручка — замена
1. Снимите с ручки декоративную накладку, отжав ее при помощи небольшой отвертки.

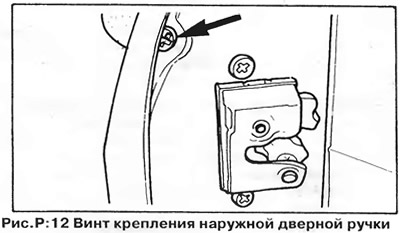

2. Удалите винт крепления ручки и тарельчатую шайбу. Второй винт крепления расположен на торце двери и закрыт резиновым уплотнителем (рис. Р:12). Удалите винт и пружинную шайбу и снимите дверную ручку (рис. Р:13).
ПРИМЕЧАНИЕ: На ранних моделях передний конец ручки удерживается не винтом, а вилкой, зацепленной за край отверстия. Чтобы снять ручку, сдвиньте ее вперед (в сторону дверной петли), сначала отделив от двери задний конец ручки.
3. Установка ручки осуществляется в обратном порядке. Перед затяжкой винтов убедитесь, что рычаг ручки правильно входит в зацепление с дверным замком.
Замок передней двери — замена
1. Снимите обивку двери и частично — защитный пластиковый лист, чтобы получить доступ к замку.
2. Изнутри двери отсоедините тягу от наружной дверной ручки (рис. Р:13).

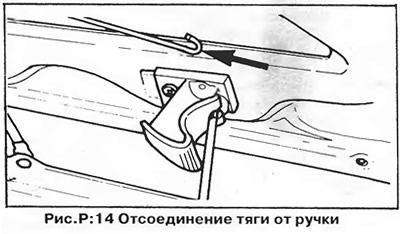

3. Выверните два винта крепления внутренней ручки замка, отцепите от ручки длинную тягу (рис. Р:14), после чего отсоедините тягу от замка.

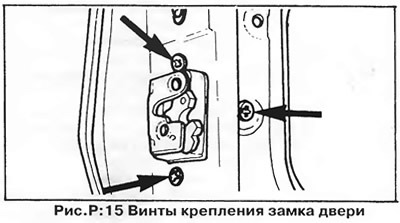

4. Выверните два винта крепления замка (рис. Р:15) и снимите замок.
5. Перед установкой замка на дверь поднимите рычаг замка и зафиксируйте его при помоги отвертки, вставив ее в монтажное отверстие (рис. Р:16).
Исходная информация размещена на ресурсе VWMANUAL

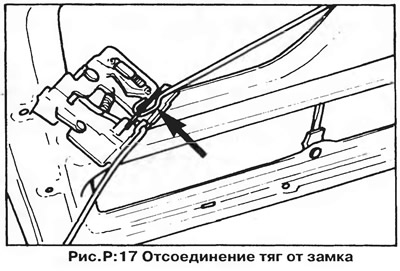

6. Вставьте тягу замка через проем внутрь двери и закрепите тягу в направляющей, при этом пластиковые язычки направляющей должны соприкасаться (рис. Р:17).
7. Присоедините тягу к внутренней ручке замка и выньте отвертку из монтажного отверстия.
8. Закрепите замок винтами.

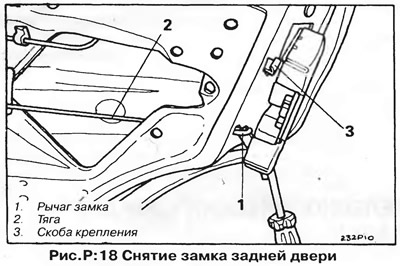

Замок задней двери — замена (рис.Р: 18)
1. Снимите обивку двери.
2. Отоприте предохранительную защелку (на торце двери).
3. Выверните винты крепления замка к каркасу двери.
4. Оттяните нижнюю часть замка, чтобы получить доступ к рычагу замка.
5. Зафиксируйте рычаг, вставив отвертку через нижнее монтажное отверстие.
6. Отсоедините от замка тягу внутренней ручки.
7. Снимите дверной замок со скобы крепления.
8. Установка замка осуществляется в обратном порядке.
