Генератор — опции за свързване на кабели (VW Lt 28)

18. Конекторът на генератора, разположен отзад на генератора, може да се закрепи по един от двата начина, показани на фигури 13.62 и 13.63.

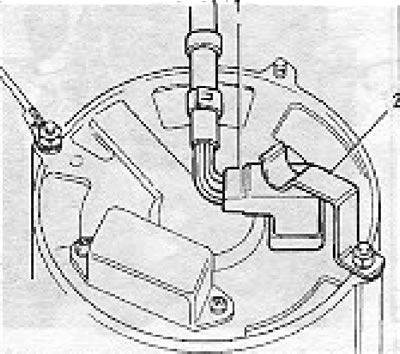

Фигура 13.62. Конектор на генератора с плоска скоба (раздел 13А): 1 - Конектор; 2 - Плоска скоба.

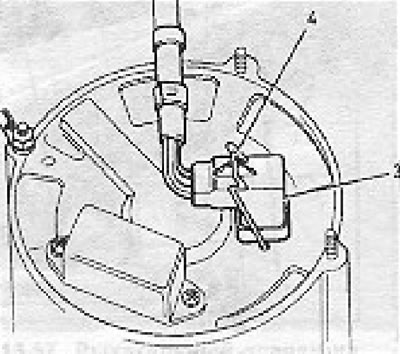

Фигура 13.63. Конектор на генератора със скоба за кабела (раздел 13А): 3 - Конектор; 4 - Скоба за тел.

19. Ако конектор с плоска скоба се заменя с конектор, който ще бъде закрепен с телена скоба, централната преграда на скобата трябва да се изпили, така че плоската скоба да може да пасне на мястото си.
