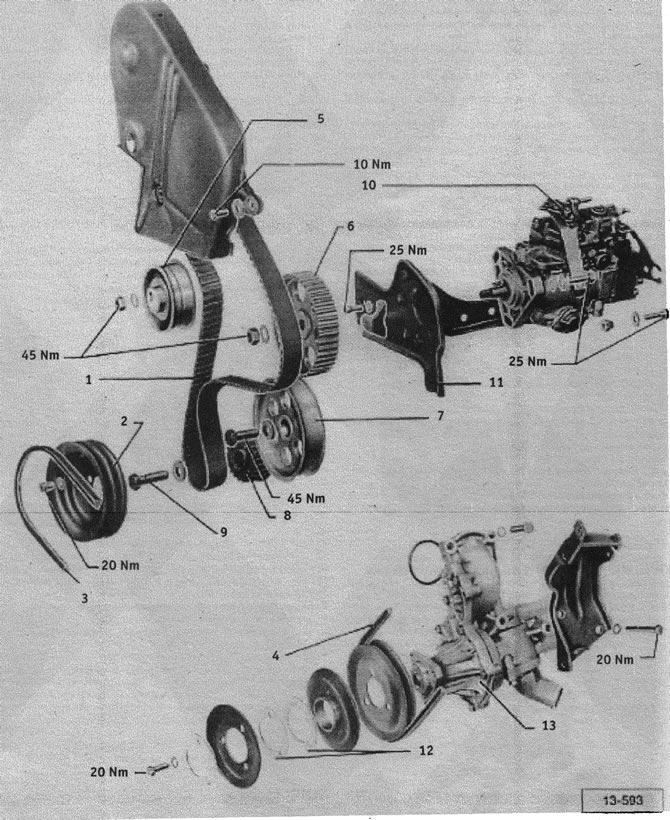

(1) зубчатый ремень.
(2) двойной ременной шкив.
(3) клиновой ремень насоса охлаждения. Проверить рукой степень натяжения, прогиб должен составлять 5-10 мм.
(4) клиновой ремень генератора. Проверить рукой степень натяжения, прогиб должен составлять 10-15 мм.
(5) натяжной ролик. Установить натяжение ремня. Для натяжения провернуть направо.
(6) колесо топливного насоса. Демонтировать.
(7) межваловое колесо.
(8) колесо зубчатого ремня.
(9) шестигранный болт M12xl,5 — 150 им. Шестигранный болт М14х1,5 —180 нм. Болт, смазанный маслом, установить на стопорящих элементов. Модели начиная с 3.88: двенадцатигранный болт М14х1,5; момент затяжки 90 нм + 1/2 оборота, постоянно заменять. В турбодизеле с кондиционером и генератором вместо Двенадцатигранного болта установлен шестигранный. Болт постоянно заменять; момент затяжки + 1/2 оборота.
(10) топливный насос.
(11) консоль.
(12) распорные шайбы. Отрегулировать натяжение клинового ремня установкой большего или меньшего количества шайб.
(13) насос охлаждения
