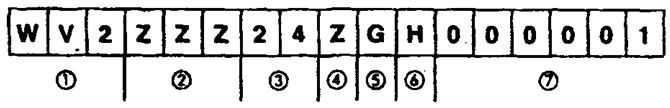

Основные технические данные двигателя (VW Transporter T3)

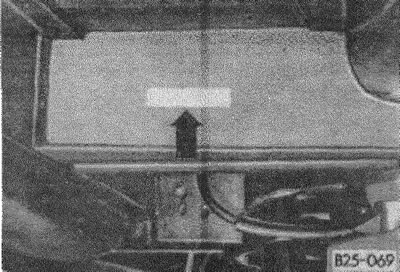

Сокращенное букв, обознач.	CS	JX	KY
Общий рабочий объем куб.см	1588	1588	1715
Мощность квт при об/мин	37/4200	51/4500	42/4500
Вращ. момент нм при об/мин	103/2000	138/2500	103/2800
Внутр, диаметр цилиндра мм	76,5	76,5	79,5
Длина хода мм	86,4	86,4	86,4
Компрессия	23,0	23,0	23,0
Средняя скорость поршня м/сек при об/мин	13,3/5000	-	-
Порядок работы цилиндров	1-3-4-2	1-3-4-2	1-3-4-2
Объем охлаждающ. средства л	16	16	16
Объем масла л
без замены масляного фильтра	4,0	4,0	4,0
с заменой масляного фильтра	4,5	4,5	4,5
Топливный насос	топливный насос Боша
Начало подачи в мертвой точке 1-го цилиндра мм	0,78-0,88	0,83-0,97	0,83-0,97
Распылительная форсунка	Боша
Давление впрыскивания бар
приработанные форсунки	120-130	140-155	120-130
новые форсунки	130-138	155-163	130-138

Рядный 4-х цилиндровый двигатель с водяным охлаждением размещен в задней части автомобиля. Цилиндры являются составной частью корпуса двигателя и не подлежат замене. В случае необходимости цилиндры могут быть доведены шлифовкой. Между четырьмя цилиндрами циркулирует охлаждающее средство, приводимое в движение охлаждающим насосом.

Система циркуляции масла состоит из масляного насоса, масляного фильтра, реле давления, перепускного клапана и масляного предохранительного клапана. Перепускной клапан открываемся при засорении масляного фильтра, а предохранительный клапан — при слишком большом давлении.

На корпусе двигателя расположена головка блока цилиндров с кулачковым.валом наверху, который с помощью чашеобразного толкателя непосредственно открывает клапаны. Выхлопной и всасывающий отводы привинчены к головке блока цилиндров. Горючее подается топливным насосом.
