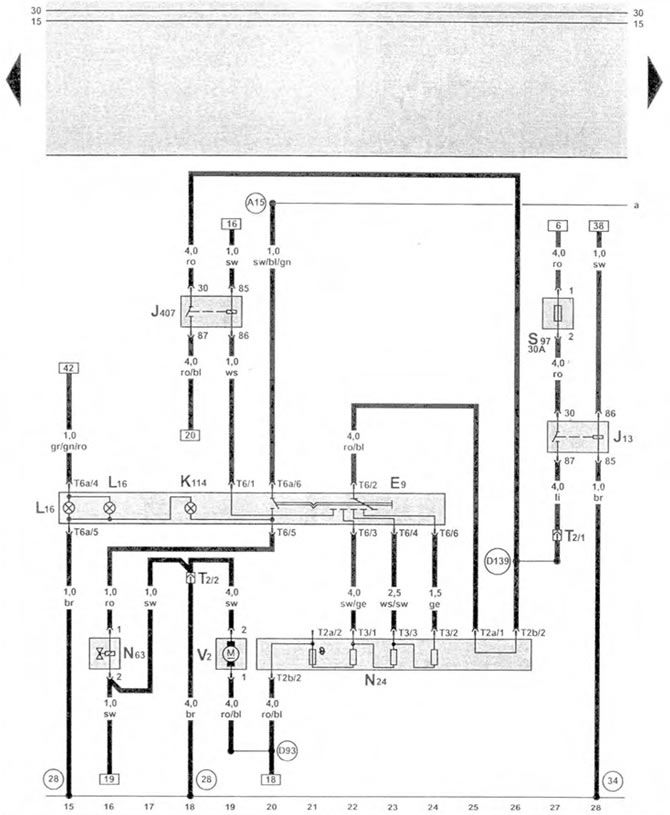

Вентилятор подачі свіжого повітря, двосторонній клапан для заслінки системи подачі свіжого повітря та рециркуляції повітря
| Е9 | вимикач вентилятора (подачі свіжого повітря) |
| J13 | реле вентилятора, під сидінням водія |
| J407 | реле вентилятора - ступінь 4, у моторному відсіку праворуч |
| К114 | сигнальна лампочка режимів подачі свіжого повітря та рециркуляції повітря |
| L16 | лампочка підсвічування регулювання подачі свіжого повітря |
| N24 | додатковий резистор вентилятора подачі свіжого повітря із запобіжником від перегріву |
| N63 | двосторонній клапан для заслінки системи подачі свіжого повітря та рециркуляції повітря |
| S97 | запобіжник 1 для вентилятора подачі свіжого повітря під сидінням водія |
| Т2 | роз'єм проводки, 2-контактний, в моторному відсіку ззаду |
| Т2а | роз'єм проводки, 2-контактний |
| T2b | роз'єм проводки, 2-контактний |
| Т3 | роз'єм проводки, 3-контактний |
| Т6 | роз'єм проводки, 6-контактний |
| Т6а | роз'єм проводки, 6-контактний |
| V2 | вентилятор подачі свіжого повітря |
| (28) | з'єднання на "масу" зліва на передній стінці кузова |
| (34) | з'єднання на "масу" під сидінням водія |
| (A15) | з'єднання на позитивний полюс (15) у комплекті проводів щитка приладів |
| (D93) | з'єднання 1 (вентилятор подачі свіжого повітря) у комплекті проводів моторного відсіку |
| (D193) | з'єднання 2 (вентилятор подачі свіжого повітря) у комплекті проводів моторного відсіку |
[Текст скопійовано з цього порталу: www.VWMANUAL.ru]

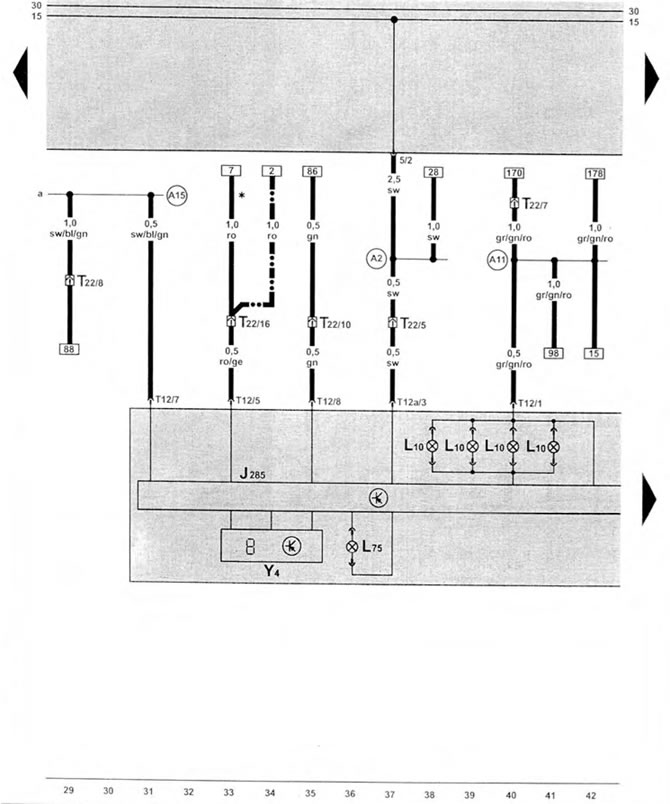

Щиток приладів, лічильник пройденого шляху
| J285 | блок керування з блоком сигналізаторів у щитку приладів |
| L10 | лампочка підсвічування щитка приладів |
| L75 | підсвічування цифрових сигналізаторів |
| Т12 | роз'єм проводки, 12-контактний |
| Т12а | роз'єм проводки, 12-контактний |
| Т22 | роз'єм проводки, 22-контактний, зліва під панеллю приладів |
| Y4 | лічильник пройденого шляху |
| (A2) | з'єднання на позитивний полюс (15) у комплекті проводів панелі приладів |
| (A11) | з'єднання на позитивний полюс (58b) у комплекті проводів щитка приладів |
| (A15) | з'єднання на позитивний полюс (15) у комплекті проводів щитка приладів |
| * | на автомобілях з лютого 1999 року |
| - -- - | на автомобілях до січня 1999 року |
