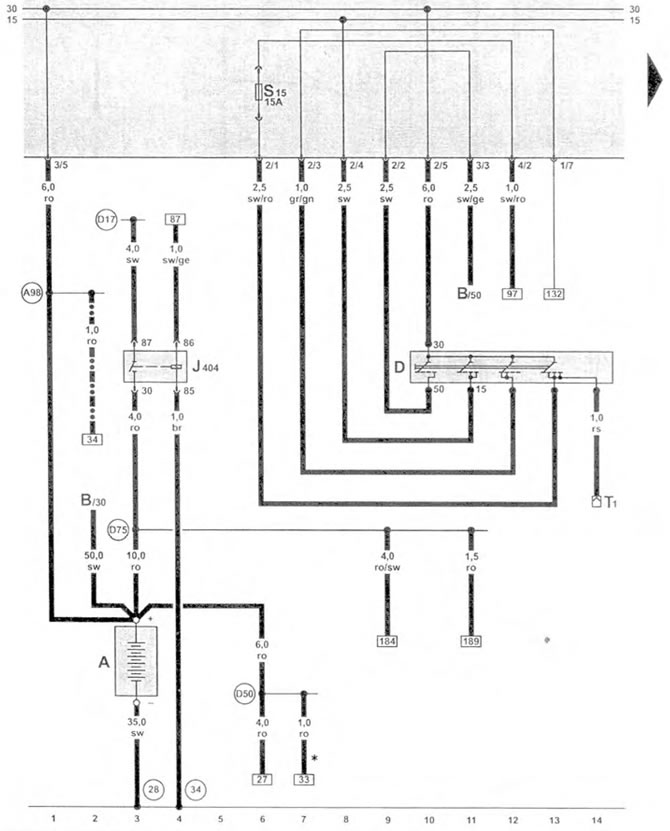

Основна схема проведення від листопада 1997 р. (I).
Акумулятор, вимикач запалювання
| A | акумулятор |
| У | стартер |
| D | вимикач запалювання |
| J404 | розвантажувальне реле для клеми 15, під сидінням водія |
| Т1 | роз'єм проводки, одноконтактний, за облицюванням вимикача на колонці кермового керування, з'єднання тільки з подушкою безпеки |
| (28) | з'єднання на "масу" зліва на передній стінці кузова |
| (34) | з'єднання на "масу" під сидінням водія |
| (A98) | з'єднання на позитивний полюс 4 (30) у комплекті проводів панелі приладів (на автомобілях до січня 1999 року) |
| (D17) | з'єднання на позитивний полюс 1 (15) у комплекті проводів двигуна |
| (D50) | з'єднання на позитивний полюс 1 (30) у комплекті проводів моторного відсіку |
| (D75) | з'єднання на позитивний полюс 2 (15) у комплекті проводів моторного відсіку |
| * | на автомобілях з лютого 1999 року |
| "--" | на автомобілях до січня 1999 року |
