Основна схема проведення з березня 1997 р. (XVI). Склоомивачі (VW Lt 2d)

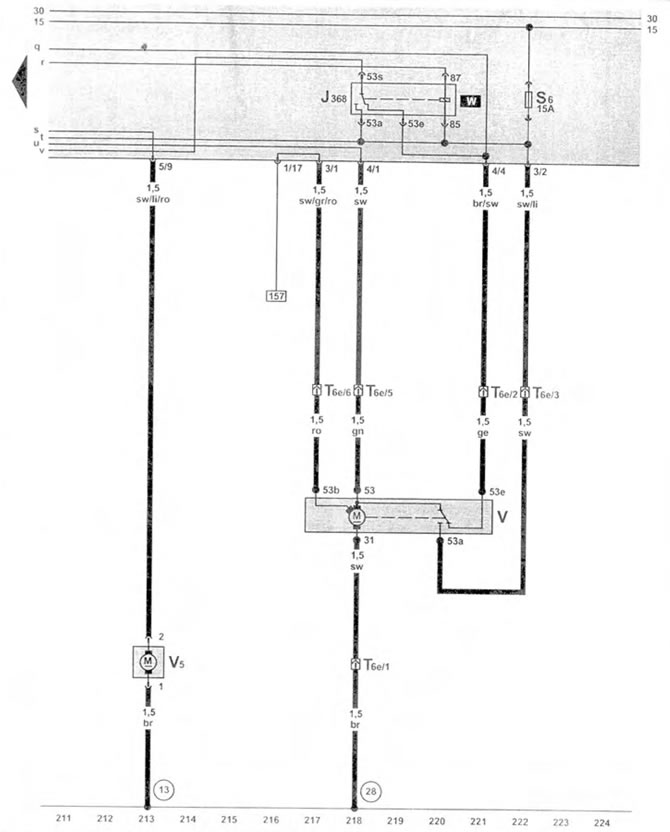

Основна схема проведення з березня 1997 р. (XVI).

Склоомивачі

Склоомивачі

J368	реле приводу склоочисників
Т6е	роз'єм проводки. 6-контактний, поблизу приводу склоочисників
V	привід склоочисників
V5	насос склоомивачів
(13)	з'єднання на "масу" в моторному відсіку (спереду) праворуч
(28)	з'єднання на "масу" зліва на передній стінці кузова
