Основна схема проводки із березня 1997 р. (XV).

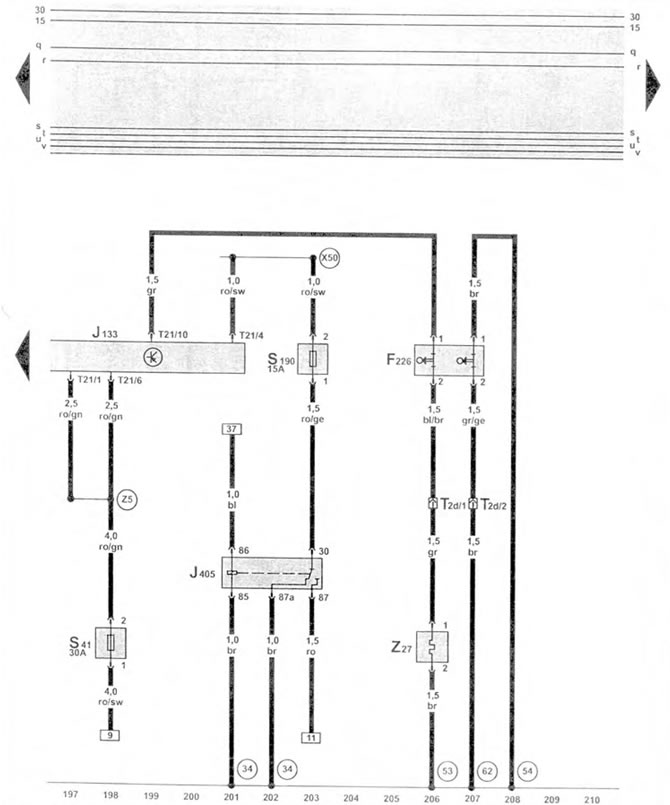

Обігрів заднього скла праворуч, розвантажувальне реле для клеми D+
| F226 | дверний перемикач (задні двері праворуч) |
| J133 | реле сповільненої дії для заднього стела з обігрівом, під сидінням водія |
| J405 | розвантажувальне реле для клеми D+ під сидінням водія |
| S41 | індивідуальний запобіжник для обігріву заднього скла, під сидінням водія |
| S190 | запобіжник живлення клеми 30, під сидінням водія |
| T2d | роз'єм проводки, 2-контактний, в дверцятах ззаду праворуч |
| Т21 | роз'єм проводки, 21-контактний |
| Z27 | обігрів заднього скла, розсувні двері праворуч |
| (34) | з'єднання на "масу" під сидінням водія |
| (53) | з'єднання на "масу" 1 в задніх дверцятах праворуч |
| (54) | з'єднання на "масу", захисна пластина ззаду |
| (62) | з'єднання на "масу" 2 в задніх дверцятах праворуч |
| (X50) | з'єднання на позитивний полюс (30) у комплекті проводів додаткового обладнання |
| (Z5) | з'єднувач, у комплекті проводів обігріву скла |
