Основна схема проведення з березня 1997 р. (XIV).

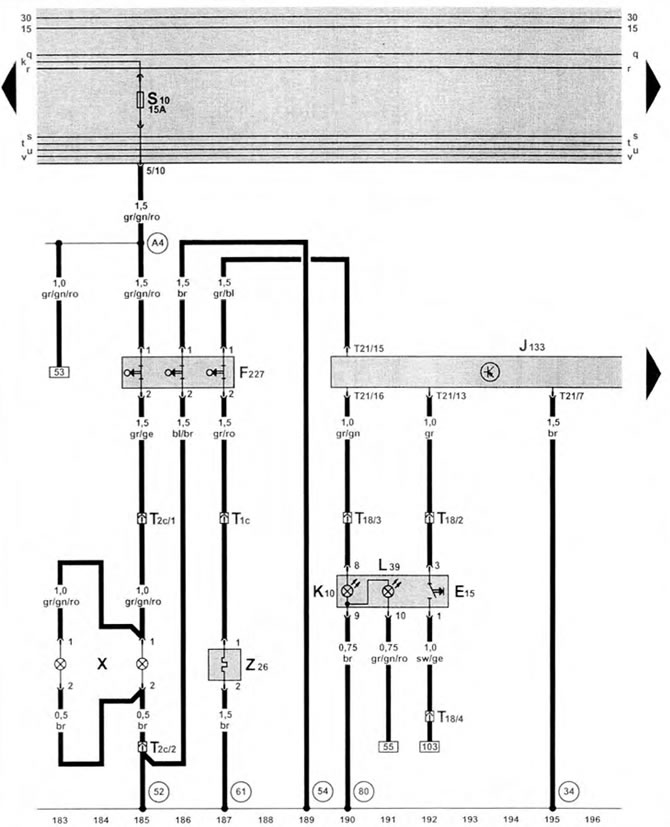

Ліхтар освітлення номерного знака, обігрів заднього скла зліва
| Е15 | вимикач обігріву заднього скла |
| F227 | дверний перемикач ззаду (задні двері зліва) |
| J133 | реле сповільненої дії для заднього стела з обігрівом, під сидінням водія |
| К10 | сигнальна лампочка обігріву заднього скла |
| L39 | лампочка підсвічування перемикача обігріву заднього скла |
| Т1с | роз'єм проводки, одноконтактний, в розпашних дверях ззаду зліва |
| Т2с | роз'єм проводки, 2-контактний, в дверях розпашних ззаду зліва |
| Т18 | роз'єм проводки, 18-контактний, зліва під панеллю приладів |
| Т21 | роз'єм проводки, 21-контактний |
| X | ліхтар освітлення номерний знак |
| Z26 | заднє скло з обігрівом, розсувні двері зліва |
| (34) | з'єднання на "масу", під водійським сидінням |
| (52) | з'єднання на "масу" 1, в задніх дверцятах ліворуч |
| (54) | з'єднання на "масу", захисна пластина ззаду |
| (61) | з'єднання на "масу" 2, в задніх дверцятах ліворуч |
| (80) | з'єднання з кузовом 1 у комплекті проводів щитка приладів |
| (A4) | з'єднання на позитивний полюс (58b) у комплекті проводів панелі приладів |
(Вихідна інформація розміщена на ресурсі: www.VWmanual.ru)
