Основна схема проведення з березня 1997 р. (XII).

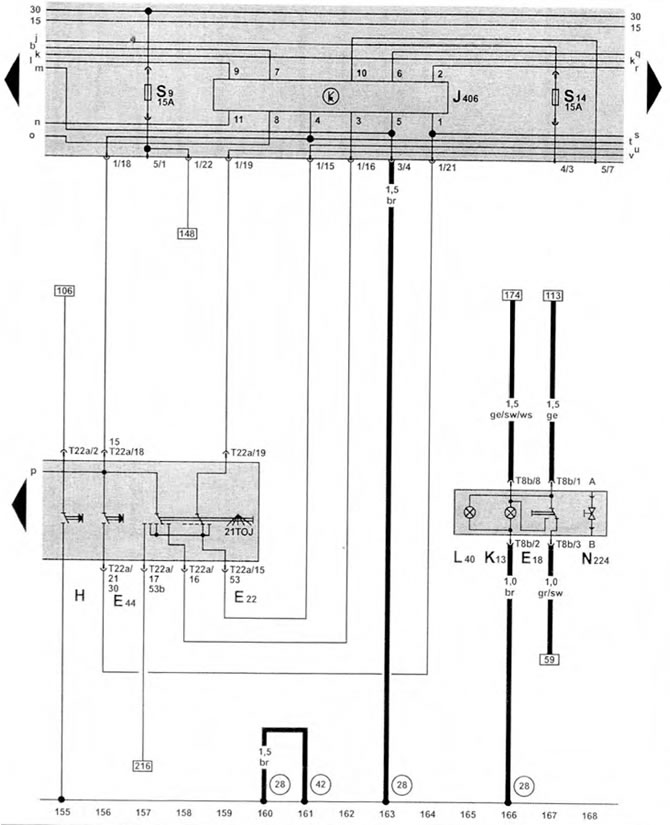

Привід звукового сигналу, перемикач переривчастого режиму склоочисників, вимикач заднього протитуманного ліхтаря
| Е18 | вимикач заднього протитуманного ліхтаря |
| Е22 | перемикач переривчастого режиму склоочисників |
| Е44 | перемикач насоса склоомивача |
| Н | привід звукового сигналу |
| J406 | блок управління автоматичного переривника склоочисників та реле аварійної світлової сигналізації |
| К13 | сигнальна лампочка заднього протитуманного ліхтаря |
| L40 | лампочка підсвічування перемикача для протитуманної фари та заднього протитуманного ліхтаря |
| N224 | клапан регулювання кута нахилу фар |
| T8b | роз'єм проводки, 8-контактний |
| Т22а | роз'єм проводки, 22-контактний |
| (28) | з'єднання на "масу" зліва на передній стінці кузова |
| (42) | з'єднання на "масу" на рульовій колонці |
