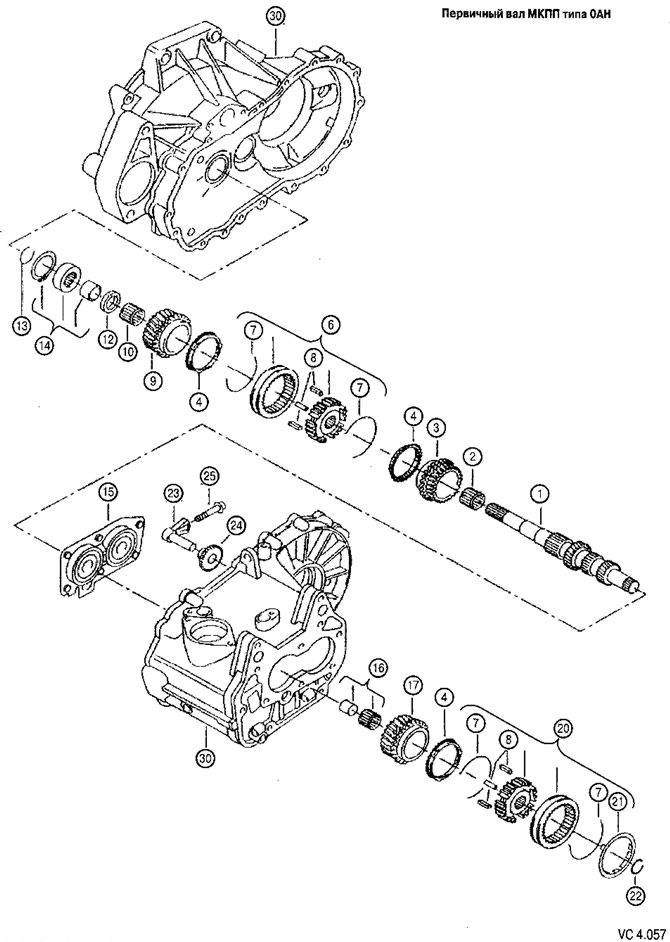

Специфікація деталей складальної одиниці «Первинний вал» МКПП типу 0АН до малюнку VC4.057
Поз. | Номер деталі | Найменування | Примітка (1*) | Шт. |
1 | 02Т311 103К | Первинний вал | Z=ll+22 FZU, FZT, HFN, GUG | 1 |
(1) | 02Т311 103 Т | Первинний вал | Z=II+22 KBQ | 1 |
(1) | 02Т311 103Р | Первинний вал | Z=13+21 GXZ | 1 |
2 | 02Т311 265С | Сепаратор голчастого підшипника | 30,5x35,5x26,5 | 1 |
3 | 02Т311 129 AJ | Шестерня 3-ї передачі | 41/32 FZU, FZT HFN, GUG, KBQ | 1 |
(3) | 02Т311 129К | Шестерня 3-ї передачі | 43/31 GXZ | 1 |
4 | 02Т311 269 В | Блокувальне кільце синхронізатора, | 3 | |
6 | 02Т311 301 D | Синхронізуюча муфта включення 3-4 передач | Використати з деталлю 02T 311 269 В | 12 |
7 | 02Т311311А | пружина | 4 | |
7 | 02Т311311А | пружина | 4 | |
8 | 084311313 | Блокувальний елемент | 6 | |
9 | 02Т311 145 R | Шестерня 4-ї передачі | 38/41 FZU, FZT, KBQ, HFN | 1 |
(9) | 02Т311 145 Р | Шестерня 4-ї передачі | 40/39 GXZ | 1 |
(9) | 02Т311145 АК | Шестерня 4-ї передачі | 38/41 GUG | 1 |
10 | 02Т311 132А | Підшипник голковий | 24,3x35,5x26,3 | 1 |
12 | 02Т311 155А | Шайба, наполеглива | 24x42x3 | 1 |
13 | 02Т311327 | Кільце завзяте | 21,8x27x2 | 1 |
14 | 02Т311 375 Е | Роликопідшипник без внутрішнього кільця | 24,1x47x17,7 | 1 |
15 | ||||
16 | 085 311431 С | Підшипник голковий | 1 | |
17 | 02Т311 158 Р | Шестерня 5-ї передачі | 37/50 FZU, FZT, KBQ, HFN | 1 |
(17) | 02Т311 158 N | Шестерня 5-ї передачі | 39/48 GXZ | 1 |
(17) | 02Т311 158 АК | Шестерня 5-ї передачі | 37/50 GUG | 1 |
20 | 02Т311241А | Синхронізуюча муфта включення 5-ї передачі | 1 | |
21 | 020311331 В | Кільце завзяте | 1 | |
22 | 085311 187 | Кільце завзяте | 17,7x2 | |
(22) | 085 311 187 А | Кільце завзяте | 17,7x2,1 | |
(22) | 085311 187 В | Кільце завзяте | 17,7x2,2 | |
23 | 02Т311 503С | Ось шестерні заднього ходу | 1 | |
24 | 02Т 311 529В | Шестерня заднього ходу | Z=24 FZU, FZT GXZ, HFN, GUG | 1 |
(24) | 02Т311 529С | Шестерня заднього ходу | Z=24 KBQ | 1 |
25 | 910437 01 | Гвинт із внутрішнім багатогранником | M8x40 | 1 |
30 | Корпус КПП |
(1*) У цьому стовпці наведені кількості зубів на первинному валу, передавальні відношення пар шестерень 3-ї, 4-ї та 5-ї передач та літерні позначення КПП, в яких застосовані зазначені деталі.

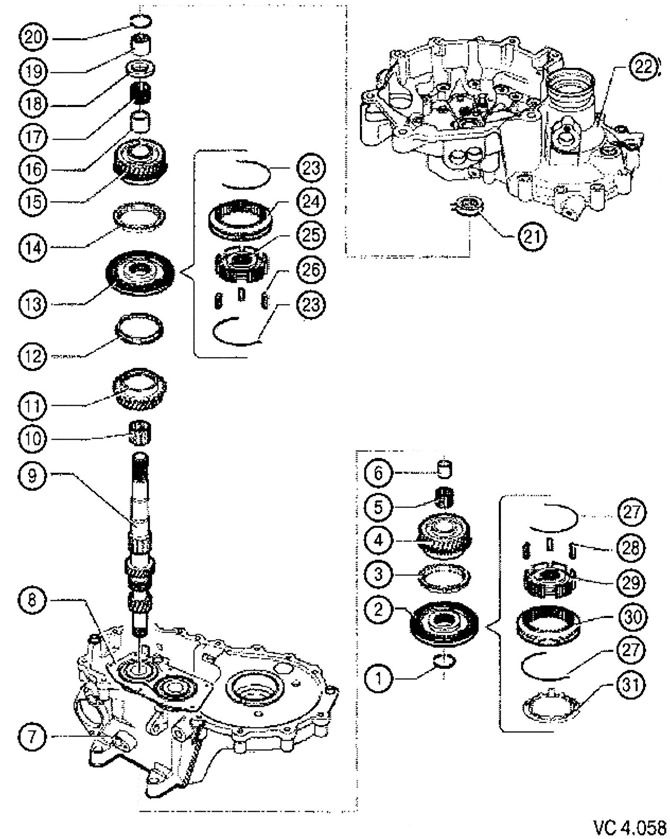

Перелік деталей складальної одиниці «Первинний вал» з технологічними зауваженнями до малюнка VC4.058:
1. Завзяте кільце (обов'язково замініть).
2. Ступиця зі ковзною муфтою синхронізатора 5-ї передачі.
3. Блокувальне кільце синхронізатора 5-ї передачі.
4. Муфта синхронізатора 5-ї передачі.
5. Голковий підшипник (замінюється разом із втулкою).
в. Втулка (замінюється разом із голчастим підшипником).
7. Картер КПП.
8. Кронштейн із радіальним шарикопідшипником (при знятті з картера КПП необхідно замінити; при заміні шарикопідшипника обов'язково замініть кронштейн).
9. Первинний вал.
10. Голковий підшипник.
11. Муфта синхронізатора 3 передачі.
12. Блокувальне кільце синхронізатора 3-ї передачі.
13. Ступиця зі ковзною муфтою синхронізатора 3-ї та 4-ї передач.
14. Блокувальне кільце синхронізатора 4-ї передачі.
15. Муфта синхронізатора 4 передачі.
16. Втулка (замінюється разом із голчастим підшипником).
17. Голковий підшипник (замінюється разом із втулкою).
18. Завзята шайба.
19. Внутрішнє кільце циліндричного підшипника.
20. Блокувальне кільце (замініть новим).
21. Циліндричний підшипник кочення з блокувальним кільцем (установча позиція: блокувальне кільце підшипника з боку первинного валу).
22. Картер зчеплення.
23. Пружина.
24. Ковзна муфта синхронізатора 3-ї та 4-ї передач.
25. Ступиця синхронізатора 3-ї та 4-ї передач.
26. Сухарі (3 шт.).
27. Пружина.
28. Сухарі (3 шт.).
29. Ступиця синхронізатора 5-ї передачі.
30. Ковзна муфта синхронізатора 5-ї передачі.
31. Блокувальне кільце.
