Картер двигателя состоит из двух частей, соединяющихся друг с другом на уровне коленчатого и распределительного валов.
Четыре цилиндра двигателя одинаковой формы и могут при необходимости заменяться раздельно вместе с соответствующими поршнями.
Каждая пара цилиндров имеет общую крышку цилиндров, изготовленную из сплавов легких металлов. Четыре клапана, по одному для впуска и для выпуска на один цилиндр, расположены в головке цилиндров. Их можно заменять после снятия головки цилиндров. Обе головки цилиндров расположены абсолютно симметрично.
Так как на двигателе с оппозитным расположением цилиндров не все цилиндры расположены в ряд, они нумеруются начиная с цилиндров, расположенных с правой стороны по ходу движения и далее отсчет продолжается спереди назад.
Коленчатый вал выкован из стали и установлен на трех коренных опорах. Четвёртый, меньший в диаметре подшипник установлен га заднем конце вала между приводной шестерней распределительного вала и большим ременным шкивом.
Распределительный вал размещается в картере двигателя под коленчатым валом и работает в трех разделенных стальных подшипниках с рабочей поверхностью из оловянистого антифрикционного сплава. Он приводится от коленчатого вала через косозубую передачу и вращается в два раза медленнее относительно коленчатого вала. Для передачи хода кулачков на клапана служат восемь гидравлических толкателей и тяг толкателей и по четыре рычага коромысел. Благодаря установке гидравлических компенсаторов зазоров клапанов регулировать зазоры не требуется.
Контур смазки состоит из шестеренчатого насоса, приводимого от распределительного вала, масляного редукционного клапана, масляного радиатора и масляного выключателя с гидроприводом.
Водяной насос установлен сбоку на моторном блоке. Следует обращать внимание нато, чтобы система охлаждения в течение всего года была заполнена антифризом и не содержащей щелочей водой. Приготовление воспламеняемой воздушно-топливной смеси осуществляется карбюратором или устройством впрыскивания топлива., которые как правило не требуют обслуживания.
Искра зажигания формируется в системе транзисторного зажигания, выдерживающей момент зажигания постоянным. Распределитель зажигания крепится на моторном блоке и приводится через шлицевое соединение от коленчатого вала.

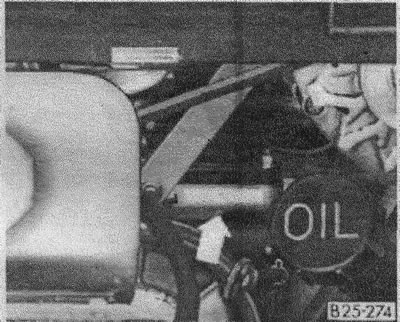

Предупреждение: Вентилятор радиатора может самостоятельно включаться при остановленном двигателе и выключенном зажигании. Из-за застойных тепловых зон в моторном отсеке это может происходить также неоднократно. При работах в моторном отсеке и теплом двигателе следует быть осторожным и готовым к внезапному включению вентилятора радиатора.
