Задняя ось — общее описание (VW Transporter T3)

Задние колеса ведутся через направляющие тяги. Каждая тяга связана с конструкцией через два резинометаллических подшипника. Внутренняя опора имеет удлиненное отверстие, что дает возможность регулировать развал колес. Амортизаторы поставляются в нормальном и усиленном исполнении. Приводное усилие передается через карданные валы и гомокинетические синхронные шарниры. Ступица колеса с зубчатым сцеплением сидит на колесном валу.

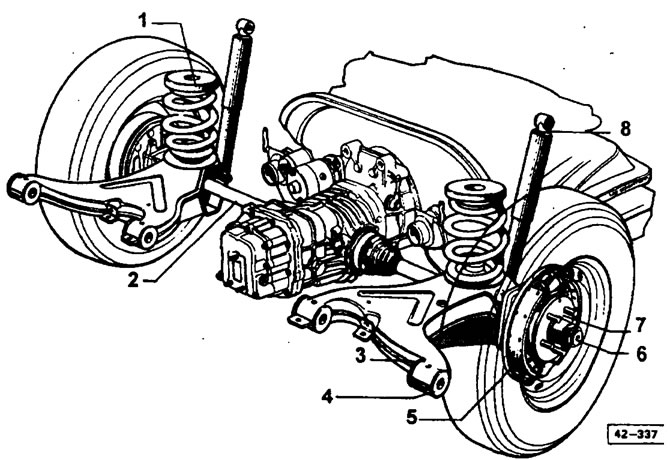

(1) винтовая рессора
(2) карданный вал
(3) направляющая тяга
(4) резинометаллические подшипники направляющей тяги
(5) барабанный тормоз (саморегулирующийся)
(6) колесный вал
(7) ступица
(8) амортизатор
