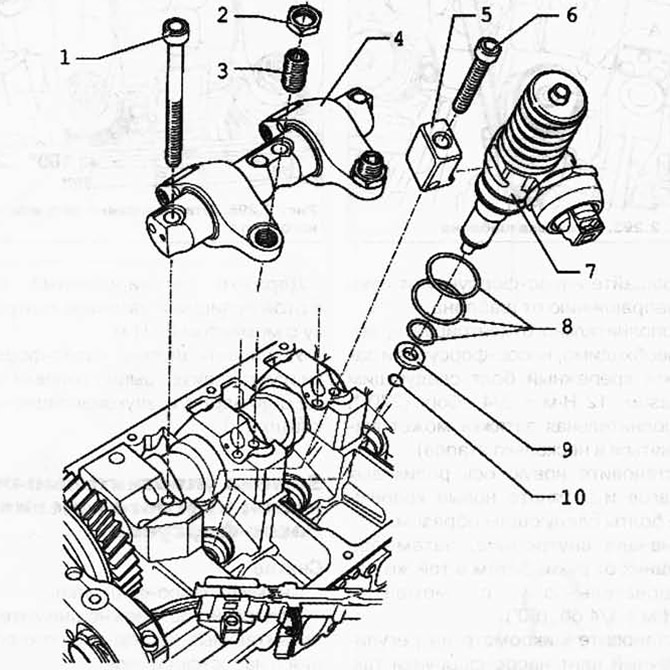

Рис. 2.289. Компоненты насос-форсунки:
1 - болт 20 Нм + довернуть на 1/4 об. (90°); 2 - контргайка, 30 Нм; 3 - регулировочный винт; 4 - ось роликовых рычагов; 5 - проставка; 6 - болт 12 Нм + довернуть на 3/4 об. (270°); 7 - насос-форсунка; 8 - уплотнительное кольцо круглого сечения; 9 - теплоизоляционное уплотнение; 10 - стопорное кольцо.
Снятие
Демонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.
Вращайте коленчатый вал пока пара кулачков соответственно устанавливаемых или демонтируемых насос-форсунок не покажут равномерно наверх.
Открутите контргайки регулировочных винтов 1 и выкрутить регулировочные винты настолько, пока соответствующее коромысло не ляжет на пружину толкателя насос-форсунки.

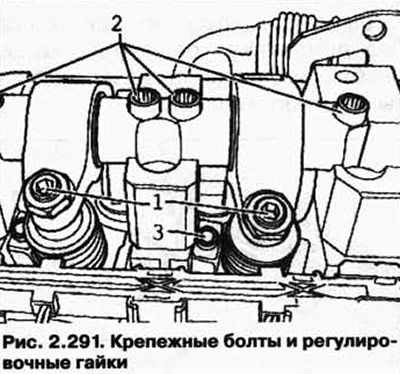

Открутите крепёжные болты 2 оси роликовых рычагов от внешних к внутренним с помощью торцевой насадки 3410 и снимите роликовый рычаг привода клапанов (рис. 2.291).
Открутите крепёжный болт 3 проставки с помощью торцевой насадки Т10054 и извлеките проставку.
Отсоедините штекер насос-форсунки с помощью отвёртки. Легко придерживайте пальцем обратную сторону штекера для того, чтобы избежать перекоса.

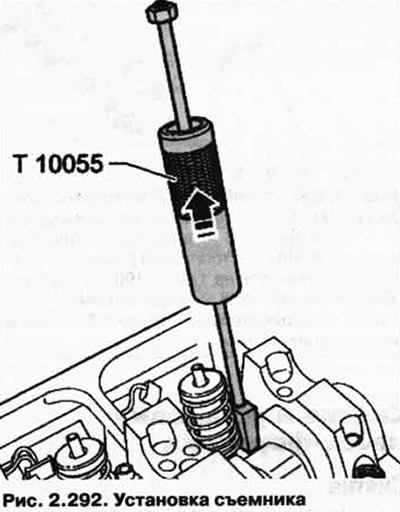

Установите съёмник Т10055 на месте проставки в боковой паз насос-форсунки (рис. 2.292).
Осторожно постукивая, извлеките насос-форсунку вверх из её гнезда на головке блока цилиндров.
Установка
ПРИМЕЧАНИЕ: При установке новой насос-форсунки необходимо заменить соответствующий регулировочный винт коромысла.
При любых работах, связанных с регулировкой насос-форсунки, необходимо заменять регулировочный винт в коромысле и винт с шаровой головкой насос-форсунки.
Новые насос-форсунки поставляются в комплекте с уплотнительными кольцами и теплозащитными уплотнением.
При установке старой насос-форсунки необходимо заменить уплотнения круглого сечения и теплоизоляционное уплотнение.
Перед установкой насос-форсунки проверьте правильность посадки трёх уплотнительных колец, теплоизоляционного уплотнения и стопорного кольца.
ПРИМЕЧАНИЕ: Уплотнительные кольца не должны быть перекручены.
Смажьте уплотнительные кольца и очень осторожно установите насос-форсунку в гнездо на головке блока цилиндров.
Равномерно нажимая, вставьте насос-форсунку до упора в гнездо на головке блока цилиндров.
Установите проставку в боковой паз насос-форсунки.
ПРИМЕЧАНИЕ: Если насос-форсунка стоит не под прямым углом по отношению к проставке, крепёжный болт может открутитеся, что приведёт к повреждениям насос-форсунки или головки блока цилиндров.
Установите насос-форсунку следующим образом.
Вкручивайте крепёжные болты в проставку, пока насос-форсунку можно будет легко вращайте.

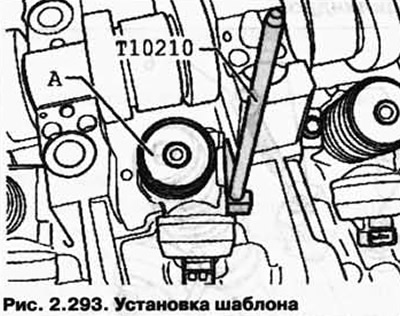

Установите шаблон Т10210 между постелью коренного подшипника и насос-форсункой (рис. 2.293).
Вращайте насос-форсунку от руки по направлению от шаблона.
Дополнительно отцентрируйте, если необходимо, насос-форсунку и затяните крепёжный болт следующим образом: 12 Нм + 3/4 обор. (270°) (дополнительная затяжка может выполняться в несколько этапов).
Установите новую ось роликовых рычагов и затяните новые крепёжные болты следующим образом.
Сначала внутренние, затем оба внешних от руки. Затем в той же последовательности с моментом 20 Нм + 1/4 об. (90°).

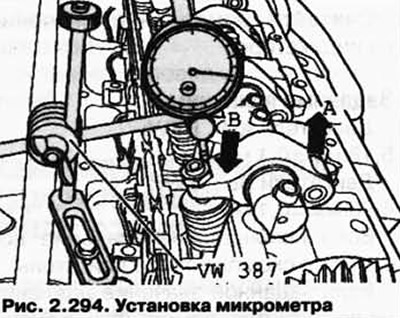

Установите микрометр на регулировочный винт насос-форсунки так, как изображено на рисунке 2.294.
Вращайте коленчатый вал в направлении вращения вала двигателя пока ролик коромысла не окажется в высшей точке.
Сторона ролика, стрелка А, находится в высшей точке.
Микрометр, стрелка В, находится в низшей точке.
Снимите микрометр.
Теперь заворачивайте регулировочный винт, сжимая пружину насос-форсунки, пока не будет чувствоваться ощутимое сопротивление (насос-форсунка закручена до упора).

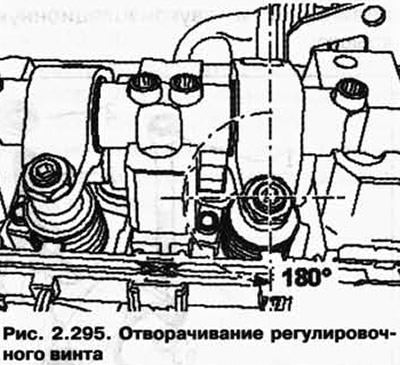

Отверните регулировочный винт из положения «закручена до упора» на 180° (рис. 2.295).
Держите регулировочный винт в этой позиции и затяните контргайку с моментом 30 Нм.
Установите штекер насос-форсунки и установите крышку головки блока цилиндров и звукоизоляционную крышку.
