Условие проверки
Двигатель должен быть демонтирован.
Порядок выполнения работ
Демонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.
Снимите топливный или тандемный насос соотв. ГБЦ Прокрутите двигатель при помощи контропоры Т10172 в положение ВМТ и снимите демпфер крутильных колебаний.
Установите фиксатор коленчатого вала Т10195.

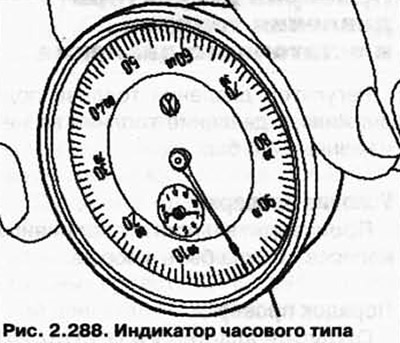

Установите индикатор часового типа из набора VAS 6341 с универсальным штативом VW 387 и создайте предварительное напряжение около 1 мм на тарельчатой пружине насос-форсунки, как показано (рис. 2.288).
Извлеките штифт фиксатора коленвала Т10195 и прокручивайте двигатель против рабочего направления вращения до тех пор, пока стрелка индикатора не перестанет двигаться.
Установите индикатор часового типа на «0».
Прокрутите двигатель в рабочем направлении вращения до ВМТ и снова вставьте стопорный штифт фиксатора коленвала.
Считайте измеренное значение на индикаторе.
Заданные величины:
- Двигатели AYH, BKW: 5,18 мм ±0,1 мм.
- Двигатели BLE, BWE: 4,95 мм ±0,1 мм.
Исходная информация размещена на ресурсе VWManual
Если номинальное значение достигнуто скомплектуйте двигатель.
Если заданное значение давления не достигается, демонтируйте внешнюю крышку опоры А, установите зажимное приспособление Т10199 на шестерню распределительного вала и затяните болты устройства с моментов 40 Нм.
Ослабьте крепежный болт шестерни распредвала головкой Т10198.
Прокрутите распредвал головкой Т10336 до достижения заданного значения.
Затяните крепление шестерни распредвала моментом 150 Нм и повторить измерение.
Если заданное значение получено, подтяните крепление шестерни распредвала на 90°.
Установите крышку головки блока цилиндров и звукоизоляционную крышку.
ПРИМЕЧАНИЕ: Всегда заменяйте уплотнения и уплотнительные кольца круглого сечения.
