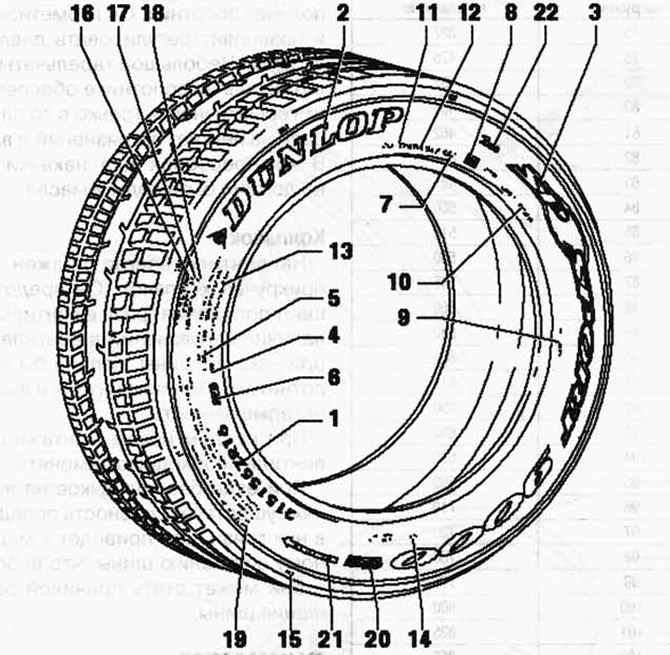

Рис. 4.29. Маркировка боковины шины:
1 - маркировка размерности; 2 - производитель (торговое название); 3 - обозначения рисунка протектора; 4 - обозначение бескамерной шины; 5 - радиальная конструкция; 6 - указание по исполнению «с защитой обода»; 7 - дата производства; 8 - номер сертификата = обозначение разрешения; 9 - страна-производитель; 10 - внутренний код рисунка протектора DUNLOP; 11 - DOT - Department of Transportation; 12 - код DOT; 13 - максимально допустимая нагрузка и максимально допустимое давление воздуха; 14 - количество слоев в середине протектора и в боковине, а также указание материала; 15 - положение индикаторов износа TW1 (Tread Wear Indicator); 16 - относительный срок службы - износостойкость; 17 - оценка эффективности торможения на мокром дорожном покрытии А, В или С; 18 - оценка стойкости к температурам А, В или С; 19 - указания по безопасности эксплуатации или монтажа шины; 20 - указание на «сверхлегкую конструкцию»; 21 - предписанное направление вращения шины; 22 - обозначение соответствия стандартам Inmetro.
В качестве примера, на рисунке 4.29, приведена шина «Dunlop SP Sport 9000».
Пояснение маркировки шин

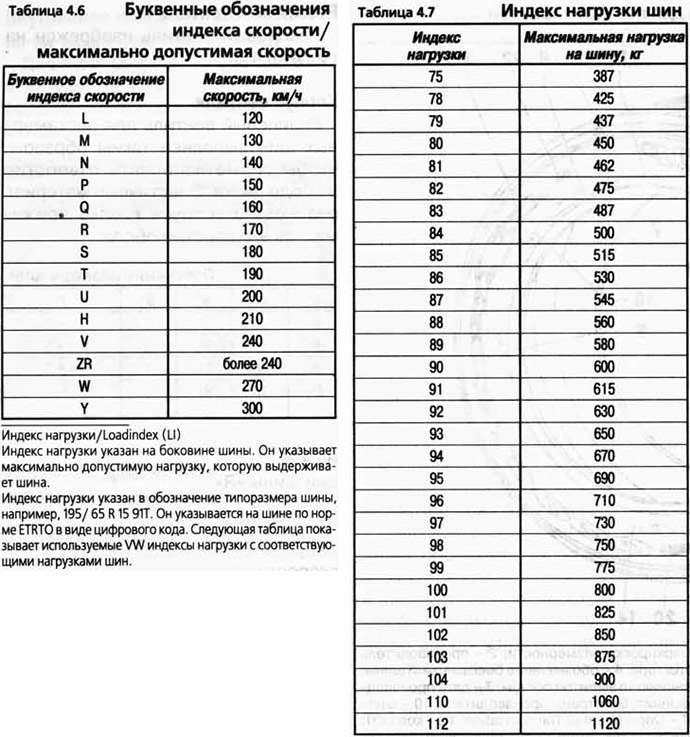

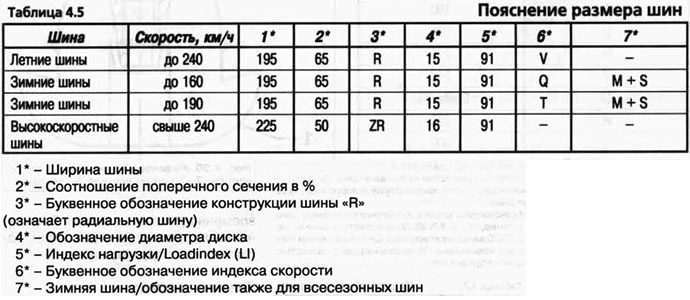

Пояснения маркировки шин смотри в таблицах 4.5-4.7.
Резиновый вентиль

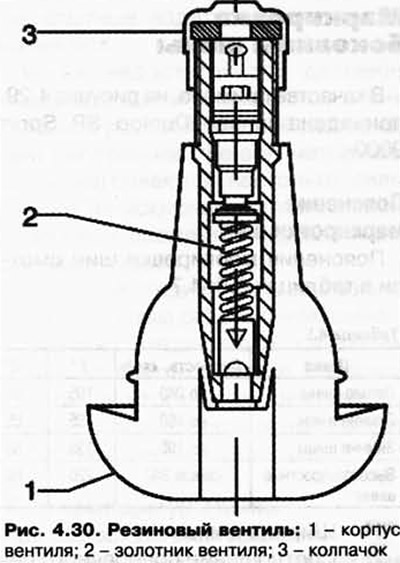

Резиновый вентиль изображен на рисунке 4.30.
Корпус вентиля
Резиновый вентиль для бескамерных шин выполнен таким образом, чтобы герметизировать отверстие в ободе диска. Эластичный материал резинового корпуса крепко прижимается в отверстии обода.
При вкрученных металлических вентилях резиновая прокладка уплотняет стык с ободом. Краевые поверхности отверстия вентиля являются одновременно уплотнительными. Поэтому на них не должно быть ржавчины, загрязнений и повреждений.
Золотник вентиля
Важнейшую задачу в вентиле выполняет золотник. Он герметизирует и позволяет регулировать давление воздуха. Небольшой тарельчатый уплотнитель на золотнике обеспечивает герметичность только в то случае, если на нем нет загрязнений и влаги. В компрессорах для накачки шин не должно быть воды и масла.
Колпачок
На вентиле всегда должен быть прикручен колпачок. Он предотвращает попадание грязи в вентиль. При наличие загрязнений в вентиле они, при накачке шины, попали бы на уплотнитель тарелки вентиля и вызвать негерметичность.
(Информация размещена на этом сайте VWMANUAL)
При каждом новом монтаже шины вентиль необходимо заменять.
При езде без колпачков на вентилях существует опасность попадание в них грязи. Это приведет к медленному спусканию шины, что впоследствии может стать причиной разрушения шины.
ВНИМАНИЕ: Герметичность обеспечивается только при плотно прикрученном колпачке.
