Снятие
Снимите правую обшивку днища.

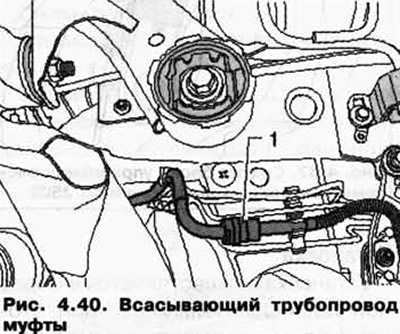

Разъедините всасывающий трубопровод 1 у муфты (рис. 4.40).
Отсоедините электрические соединения 1 и 2 между компрессором и кузовом.

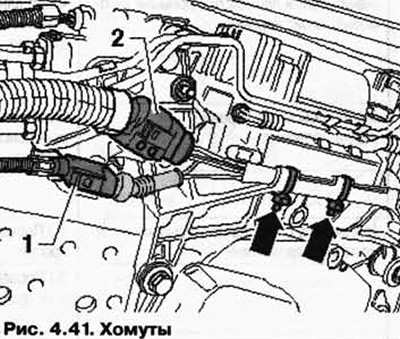

Снимите хомуты (рис. 4.41).

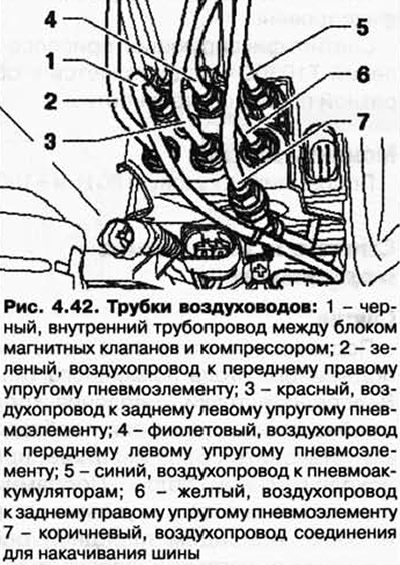

Открутите воздухопровод 1 от блока электромагнитных клапанов (рис. 4.42). Отсоедините трубопровод у муфты 7.
ВНИМАНИЕ: Снимать воздухопроводы с 2 по 6 не разрешается.
Извлеките воздухопроводы из держателя на днище.

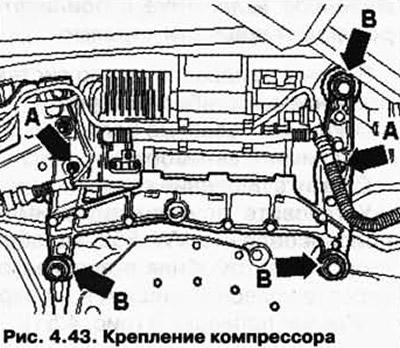

Снимите гайки А компрессора. Выкрутите болты В, после этого помощник должен закрепить компрессор с держателем (рис. 4.43).

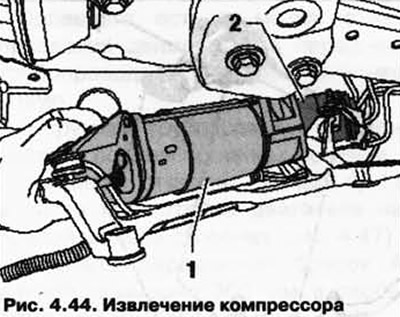

Компрессор с держателем опустите впереди так, чтобы компрессор 1 можно было извлечь (рис. 4.44).
ВНИМАНИЕ: Следите за тем, чтобы блок электромагнитных клапанов 2 был удален от днища как можно меньше. Кроме того, ни в коем случае не допускается перегиб или растягивание воздухопроводов.
Информация размещена на этом ресурсе (VWmanual.ru)
Установка
Установка осуществляется в обратной последовательности.
Моменты затяжки
Воздухопроводы к блоку магнитных клапанов: 4 Нм.
Держатель к кузову: 20 Нм. Компрессор к держателю: 6 Нм.
