Снятие и установка стартера

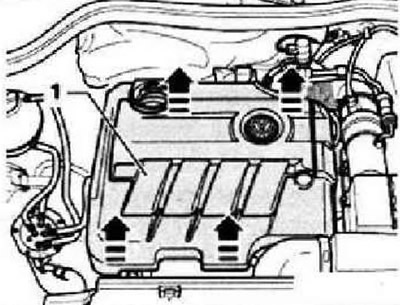

Отсоединить АКБ. Движением вверх снять кожух двигателя «стрелки».

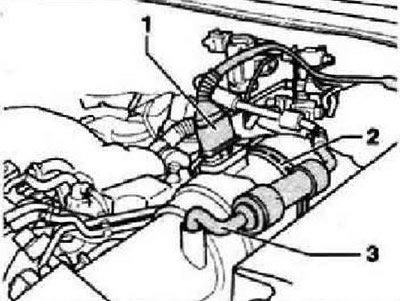

Разблокировать и отсоединить электрический разъем «1» и ослабить пружинный хомут «2» клещами -VAS 5024А- и отсоединить вакуумный шланг «3».

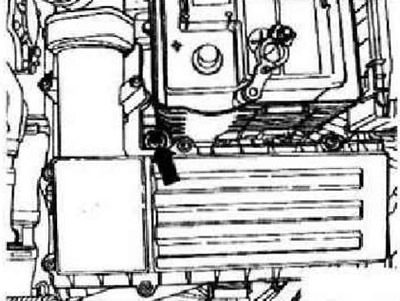

Выкрутить болт крепления корпуса воздушного фильтра «стрелка»

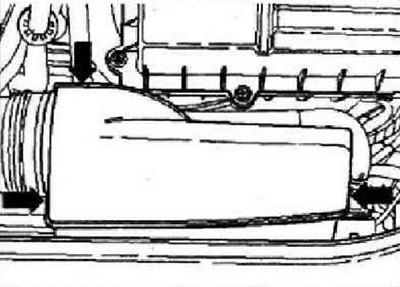

Разблокировать защелки «стрелки» и снять кожух.

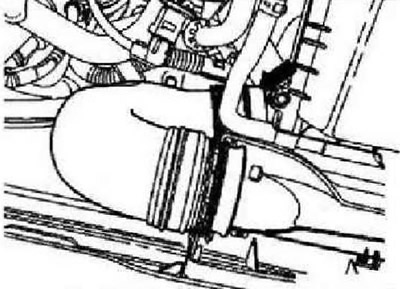

Снять шланг «стрелка» с корпуса воздушного фильтра и извлечь его из а/м. Движением вверх высвободить из резиновых опор корпус воздушного фильтра и извлечь его.

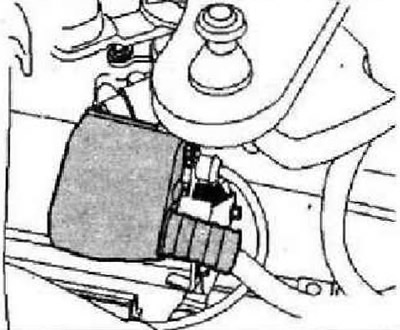

Стянуть защитный колпачок по «стрелке» с втягивающего реле.

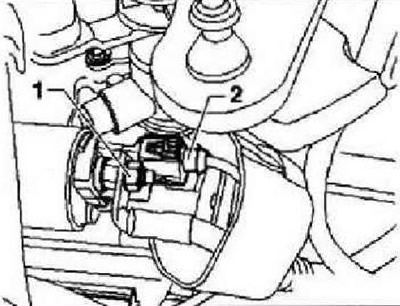

Отвернуть положительный провод «1» и отсоединить разъём клеммы 50 «2».

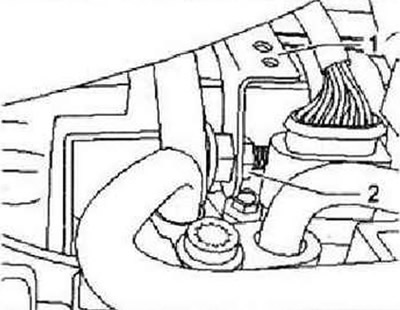

Открутить верхнюю гайку крепления «1» держателя проводов «2». Снять шумоизолирующий кожух.
Открутить нижнюю гайку крепления «2» держателя проводов и снять держатель проводов «1» с резьбовых концов винтов крепления стартера.

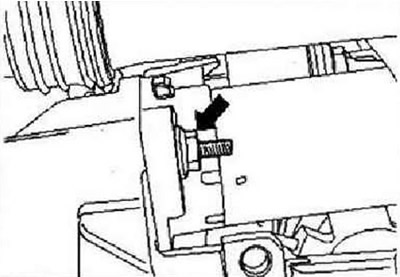

Выкрутить нижний болт крепления стартера «стрелка».
(Статья опубликована на данном ресурсе: VWManual)

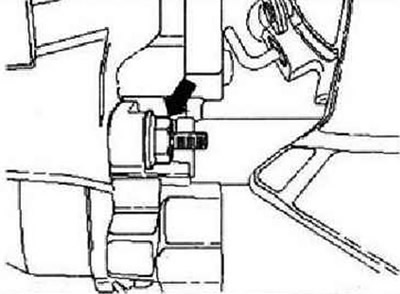

Выкрутить верхний болт крепления стартера «стрелка». Движением вверх извлечь стартер из автомобиля.
Установка осуществляется в обратной последовательности. Затянуть резьбовые соединения предписанными моментами затяжки.
