Крепление провода В+ на генераторе
Осторожно: Затяжка крепления провода В+ неправильный моментом приводит к возникновению следующих последствий. Аккумулятор будет заряжаться не полностью. Полный выход из строя электрооборудования и электроники автомобиля. Опасность пожара из-за возможного искрения. Повреждения электронных узлов и блоков управления из-за перенапряжения.

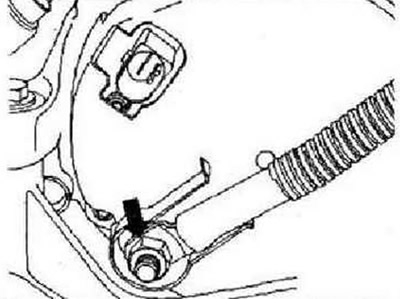

Крепежную гайку провода В+ «стрелка»затянуть с моментом 15 Нм.

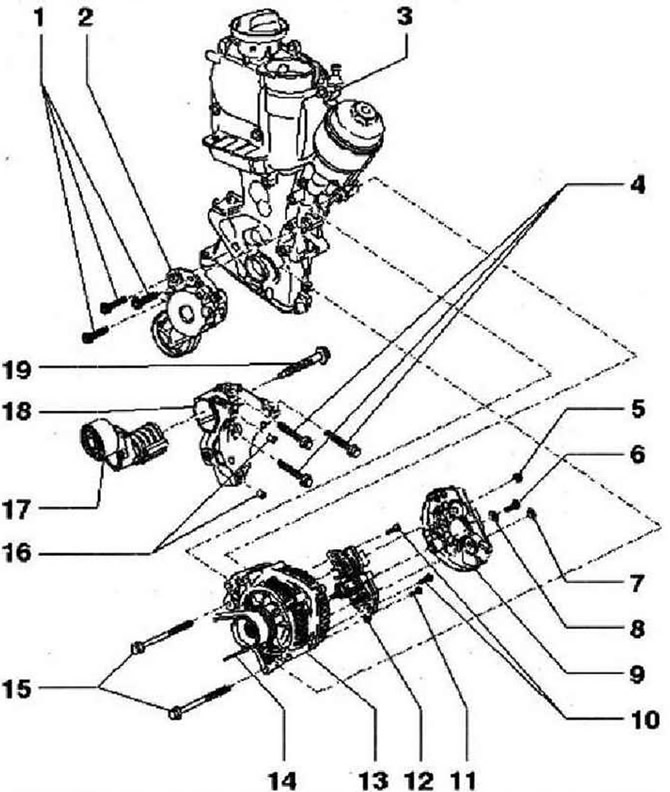

- 1 - Болт с внутренней звездочкой, М8х45, 23 Нм
- 2 - Верхний натяжной ролик
- 3 - Корпус регулятора
- 4 - Шестигранные фланцевые болты, М8х45,23 Нм
- 5 - Шестигранная гайка с буртиком, М8. Крепежная гайка провода В+ на задней стороне генератора, 15 Нм
- 6 - Винт с крестообразным шлицем, М5х21, 4,5 Нм
- 7 - Шестигранная гайка, низкая, М8
- 8 - Подкладная шайба, М5
- 9 - Защитный колпачок
- 10 - Винты с крестообразным шлицем, М4х19, 2 Нм
- 11 - Винт с крестообразным шлицем, М4х13, 2 Нм
- 12 - Регулятор напряжения
- 13 - Трехфазный генератор
- 14 - Поликлиновый ремень
- 15 - Болты с шестигранными головками с буртиками, М8х90, 23 Нм
- 16 - Центровочные втулки. Перед установкой компрессора климатической установки вставить в кронштейн дополнительных агрегатов
- 17 - Нижний натяжной ролик
- 18 - Кронштейн дополнительных агрегатов для натяжного элемента и компрессора климатической установки
- 19 - Шестигранный болт с буртиком, М10х65, 45 Нм
Без рис. - М5 крепежная гайка держателя проводов на обратной стороне генератора - 3,2 Нм, М8 крепежные болты компрессора климатической установки к кронштейну дополнительных агрегатов - 23 Нм
