Výmena žiaroviek vnútorného osvetlenia

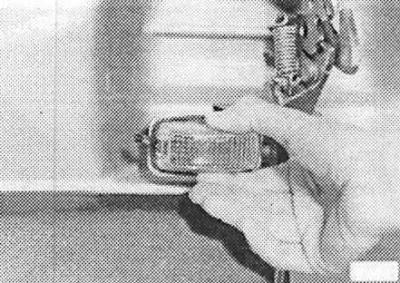

Výmena žiarovky na kapote
Výmena žiaroviek pre vonkajšie osvetlenie
1. Vypnite vypínač príslušnej lampy.
Svetlomet
2. Otvorte kapotu.
3. Ak je potrebné vymeniť ľavú žiarovku svetlometu: odskrutkujte kryt batérie a vyberte ho.
4. Odpojte konektor na zadnej strane svetlometu.

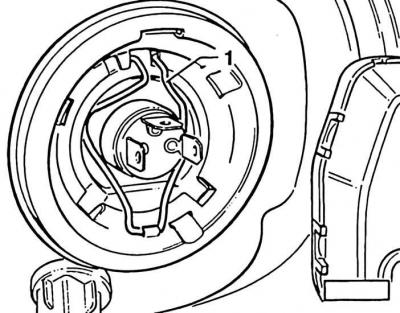

5. Odstráňte gumenú krytku zo zadnej časti svetlometu.
6. Stlačte pružinovú sponu (1) držiaka lampy a sklopte ju nadol.
7. Odstráňte chybnú lampu.
8. Nedotýkajte sa rukami žiarovky novej lampy. Nainštalujte lampu tak, aby trysky zapadli do príslušných výrezov v kryte. Stredná úchytka na podstavci lampy by mala byť navrchu.

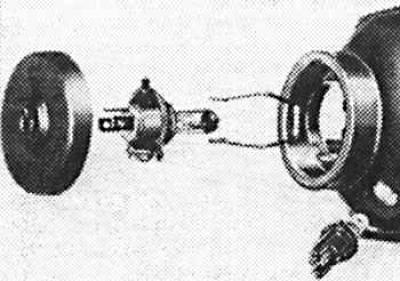

9. Zdvihnite pružinovú sponu, stlačte a zaistite.
10. Umiestnite gumenú čiapočku na zadnú stranu svetlometu a zasuňte výstupky do výrezov. Umiestnite zástrčku na rám.
11. Ak je odstránený, nainštalujte a zaistite kryt batérie.
12. Skontrolujte nastavenie svetlometov v servise.
Predné parkovacie svetlo
13. Žiarovka parkovacieho svetla je umiestnená v reflektore svetlometu. Otočte lampu pri základni doľava a vyberte ju späť z reflektora. Pripojovací vodič na základni nie je potrebné odstraňovať.
14. Umiestnite lampu do rámu, otočte ju doľava a vyberte ju.
15. Vložte novú žiarovku, otočte ju doprava a zaistite ju.
16. Vložte rám lampy do reflektora a otočte ho úplne doprava.
Predný ukazovateľ smeru
17. Otvorte kapotu.

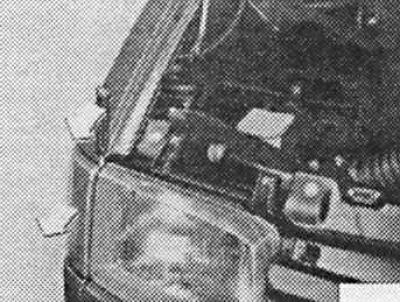

18. Vložte skrutkovač zhora medzi svetlomet a puzdro smerového svetla. Zaisťovací jazýček sa ohne do strany.
19. Spustite skrutkovač dopredu v smere šípky, čím vyberiete kryt smerového svetla dopredu.
20. Demontujte zostavu predného smerového svetla.

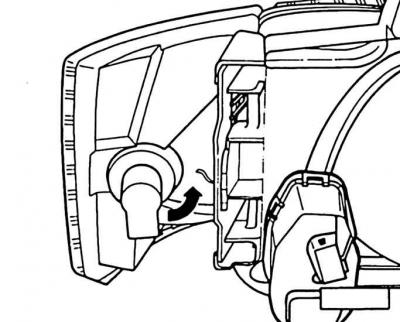

21. Otočte rám lampy doľava a vyberte ho z puzdra.
22. Svietidlo mierne zapustite do rámu a otočte o 90° (1/4 otáčky) doľava a odstráňte.
23. Nainštalujte novú žiarovku, jemne zatlačte a otočte doprava.
24. Vložte rám do krytu smerového svetla (odbočte úplne doprava).
25. Vložte kontrolku do vodidiel (nad a pod), zatlačte, kým zaisťovacia západka nezapadne na miesto.
Hmlové svetlo
26. Odskrutkujte ochranný kryt na zadnej strane hmlového svetla doľava (pod nárazníkom).
27. Odstráňte pružinovú sponu z držiaka lampy a vyberte vyhorenú lampu.
28. Nainštalujte novú lampu tak, aby trysky zapadli do príslušných výrezov v kryte.
29. Nainštalujte a zaistite pružinovú sponu.
30. Naskrutkujte ochranný kryt.
31. Skontrolujte nastavenie hmlových svetiel v servise.
Zadné svetlá
32. Otvorte veko kufra.

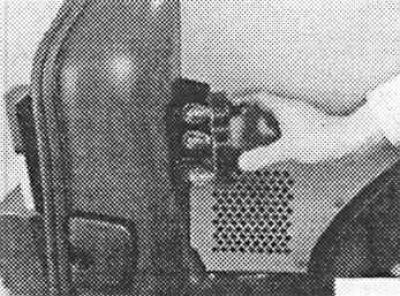

33. Zo strany kufra uchopte oba zaisťovacie jazýčky jednotky svetla, stlačte ich k sebe a jednotku vytiahnite.
34. Ponorte chybnú lampu, otočte ju o 45° doľava a vyberte ju.
35. Umiestnite novú lampu do rámu, otočte ju doprava a zaistite.
36. Vložte blok lampy do krytu, západky by mali zapadnúť na miesto.

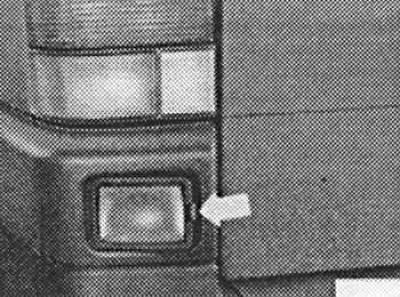

Zadné svetlo do hmly
37. Stlačte poistný jazýček hmlového svetla (šípka) a vyberte difúzor.
38. Odstráňte kryt lampy.
39. Otočte rám chybného svietidla doľava a vyberte ho.
40. Odskrutkujte lampu z rámu vľavo a vymeňte ju.
41. Nainštalujte difúzor lampy ľavou stranou nahor a zatlačte ho, kým zaisťovacia západka nezapadne na miesto.

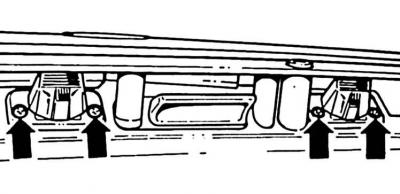

Osvetlenie ŠPZ
42. Osvetlenie poznávacej značky je upevnené vždy 2 skrutkami (označené šípkami). Odskrutkujte difúzor pomocou krížového skrutkovača.
43. Odstráňte osvetlenie ŠPZ.
44. Odstráňte rám zo svietidla.
45. Svietidlo mierne zatlačte do rámu, otočte o 90° doľava (1/4 otáčky) a vytiahnite ho.
46. Nainštalujte novú lampu, mierne ju zatlačte a otočte doprava.
47. Nainštalujte lampu.
48. Nainštalujte difúzor a voľne ho priskrutkujte. Vypnite vypínač príslušnej lampy.

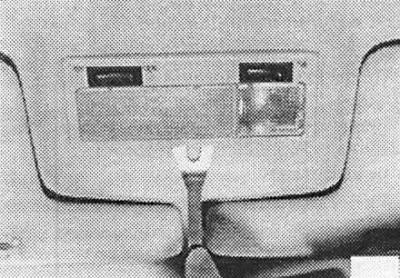

Výmena lampy na stropnom svetle auta
49. Odstráňte nočné svetlo zo strany oproti vypínaču.
50. Otočte rám lampy na zadnej strane o 90° (1/4 otáčky) doľava a vyberte lampu. Nainštalujte novú lampu.
51. Odstráňte difúzor a vymeňte reflektor. Ak svietidlo nie je bezpečne usadené, ohnite kontakty.
52. Nainštalujte lampu do výrezu tienidla.
Lampy osvetlenia stupačiek a kufra
53. Vložte úzky skrutkovač do bočného výrezu difúzora (zo strany oproti spínaču) a vyberte lampu.
54. Vymeňte reflektor. Ak lampa sedí voľne, mierne ohnite kontakty.
55. Vložte svietidlo najprv stranou smerujúcou k vypínaču a potom vložte druhú stranu.
56. Stlačte difuzér a vyberte ho.
57. Svietidlo mierne zapustite do rámu, otočte ho o 90° doľava (1/4 otáčky) a vytiahnite ho.
58. Nainštalujte novú lampu, mierne ju zatlačte a otočte doprava.
59. Nainštalujte difúzor a zaistite ho.
