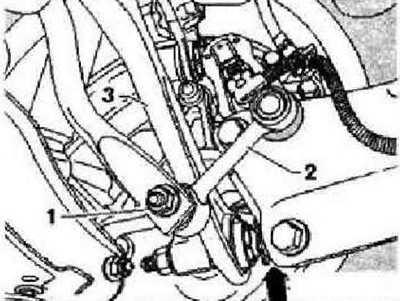

Odstráňte koleso. Odstráňte vinutú pružinu. Odskrutkujte maticu "1" a odpojte vzperu "2" od stabilizátora. Uvoľnite skrutku "šípka" zaisťujúcu priečnu tyč "3".

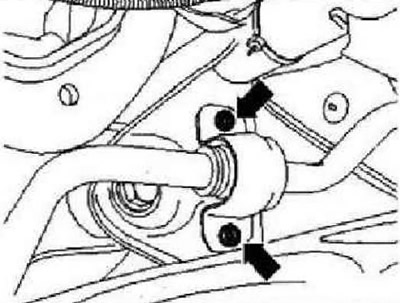

Uvoľnite skrutky zaisťujúce "šípky" svorky stabilizátora.
Odskrutkujte maticu "šípky" a odstráňte skrutku pohybom dozadu. Odstráňte priečnu tyč "1".
Inštalácia

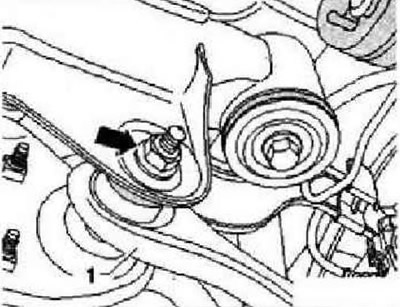

Namontujte spojovaciu tyč na vozidlo a ručne utiahnite skrutky. Utiahnutie upevňovacích skrutiek priečnej tyče je možné vykonať až po namontovaní závesu v polohe zodpovedajúcej rozmeru "a"!
Priskrutkujte priečnu tyč "1" k pomocnému rámu a dotiahnite novú maticu "šípka". Utiahnite upevňovacie skrutky svorky stabilizátora "šípky". Utiahnite skrutku "šípka" priečnej tyče "3".
Pokyny: Uistite sa, že medzi maticou a puzdrom ložiska kolesa je podložka.
Vložte kolík vzpery "2" do otvoru stabilizátora a utiahnite maticu "1". Nainštalujte vinutú pružinu. Nainštalujte koleso a utiahnite jeho upevňovacie skrutky. Skontrolujte uhly vyrovnania kolies.
Uťahovacie momenty
| Priečny ťah na puzdro ložiska náboja. Používajte len nové skrutky a matice, dotiahnite len do polohy zodpovedajúcej vlastnej hmotnosti | 130 Nm a otočte o 90° |
| Priečna tyč k pomocnému rámu. Používajte len nové skrutky a matice, dotiahnite len do polohy zodpovedajúcej vlastnej hmotnosti | 90 Nm a otočte o 90° ďalej |
| Stabilizátor k pomocnému rámu. Používajte iba nové skrutky, dotiahnite ich len do polohy zodpovedajúcej vlastnej hmotnosti | 25 Nm a otočte ďalej o 45° |
| Stabilizátor do stojana. Používajte iba nové skrutkay | 40 Nm |
