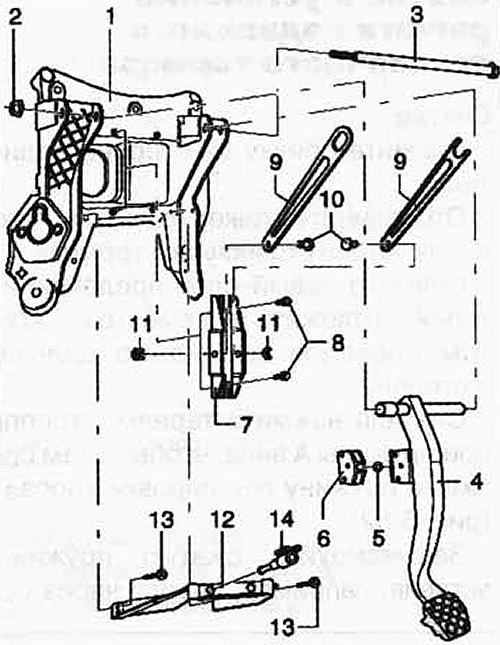

Цртање 6.57. Педала кочнице (за аутоматски мењач):
1 - носач склопа педале; 2 - шестоугаона навртка, самоблокирајућа, 20 Нм; 3 - прст; 4 - педала кочнице; 5 - шкољка лежаја; 6 - носач носача; 7 - подршка; 8 - Вијак са шестоугаоном главом, 8 Нм; 9 - ослонац шарке; 10 - вијак; 11 - брава подлошка; 12 - заграда; 13 - Вијак са шестоугаоном главом, 8 Нм; 14 - прекидач кочионог светла и сензор педале кочнице.
ОПРЕЗ: Додатни патосници не смеју да ометају ход педале кочнице.

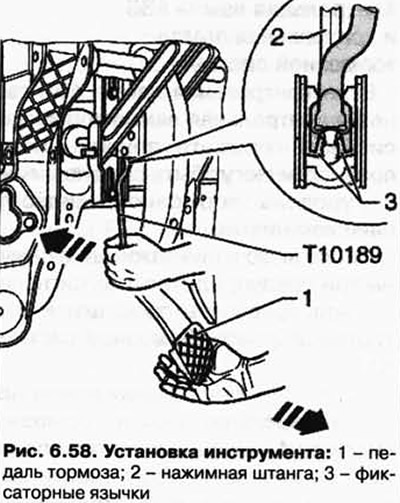

Инсталирајте алат Т10189 на држач потисне шипке папучице кочнице и потпорни држач (Цртање 6.58).
Прво лагано притисните папучицу кочнице према појачивачу кочнице и држите је у том положају.
Оригинални чланак је доступан на: VWmanual
Након тога, притисните алат Т10189 у правцу појачивача кочнице, држећи педалу кочнице (педала не би требало да се помера назад у овом тренутку). На овај начин, језичци за закључавање 3 причвршћивања су притиснути кугличном главом потисне шипке 2 (сл. 6.58).
Притисните алат Т10189 даље према појачивачу кочнице и истовремено повуците папучицу кочнице ка седишту возача. (Ово помера педалу кочнице од кугличне главе потисне шипке).
