Блок цилиндра са стране мењача (VW Tiguan 1)

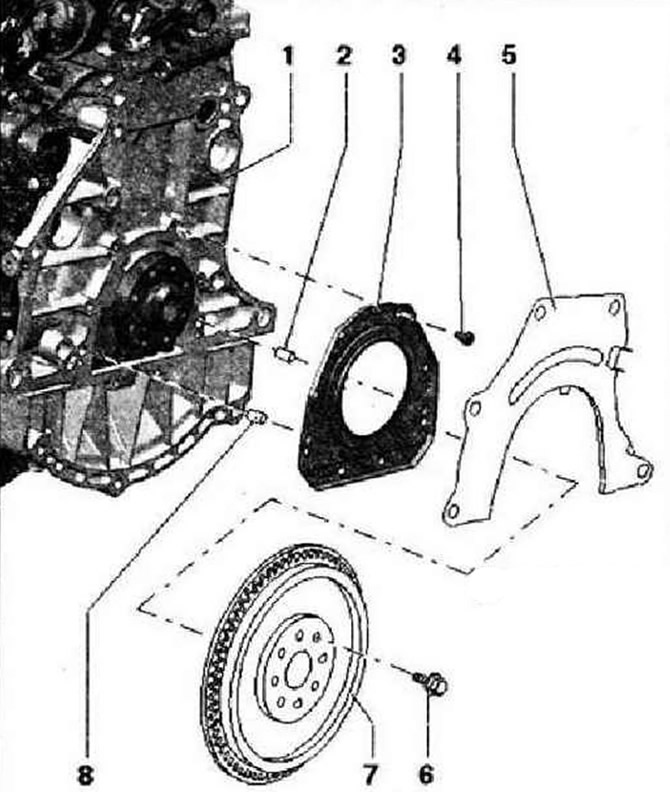

Заптивна прирубница на страни мењача и двомасни замајац/погонски диск

• 1 - Блок цилиндра
• 2 - Затик за центрирање, није инсталиран
• 3 - Заптивна прирубница на страни мењача, са заптивним прстеном, може се заменити само као склоп
• 4 - Вијак
• 5 - Одстојник, инсталиран на центрирним чаурама, не дозвољава савијање/оштећење током уградње, спојен на заптивну прирубницу
• 6 - Замашњак/завртњи са два диска, 60 Нм + 90°, замени
• 7 - Двоструки замајац / диск са погоном. Положај монтаже погоњеног диска: "обруч" је окренут ка мотору, монтажа је могућа само у једном положају (рупе су померене)
• 8 - Затик за центрирање, није инсталиран

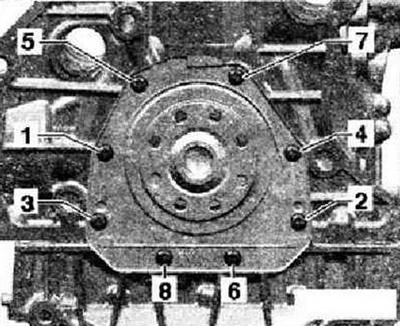

Заптивна прирубница на страни мењача - редослед затезања

Затегните завртње приказаним редоследом.

• 1. Затегните завртње руком.
• 2. Затегните завртње моментом од 9 Нм.

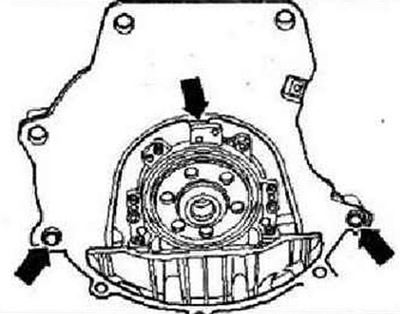

Инсталирање одстојника

Поставите одстојник на центрирне чауре прирубнице мотора "стрелица".
