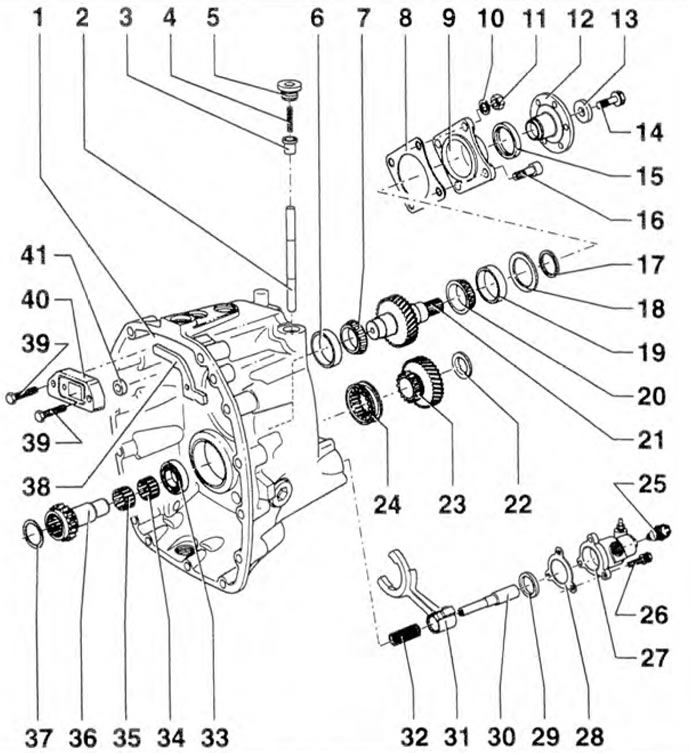

Слика 5.81. Прирубница, вратило, погонски зупчаник и механизам за укључивање привода за избацивање кардана: 1 - Кућиште мењача; 2 - Контролна шипка; 3 - Стоп; 4 - Пролеће; 5 - Корк; 6, 19 - Спољни прстенови конусних ваљкастих лежајева; 7, 20 - Унутрашњи прстенови конусних ваљкастих лежајева; 8, 28, 37 - Заптивке; 9 - Поклопац; 10, 13 - Подлошке; 11 - Орах; 12 - Прирубница; 14, 16, 26, 39 - Вијци; 15 - Печат; 17, 29, 41 - Чауре; 18 - Заптивка(е); 21 - Карданско вратило; 22 - Потисна заптивка; 23 - Опрема; 24 Спојница; 25 Свитч КОМ; 27 Радни цилиндар; 31 Виљушка за мењач; 32 - Пролеће; 33 - Цилиндрични ваљкасти лежај; 34, 35 - Игличасти лежајеви; 36 - Погонско вратило; 38 - Закључавајућа копча; 40 - Водећа чаура.
Подешавање аксијалног зазора погонског вратила

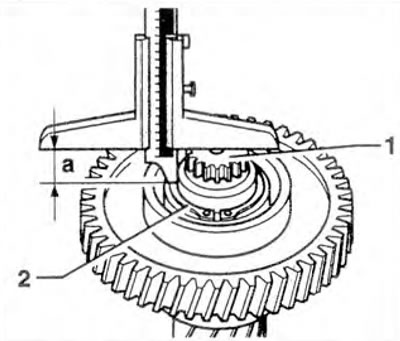

1. Одредите растојање "а" од ивице међувратила 1 до задржавајућег прстена 2 (слика 5.82).
Слика 5.82. Одредите растојање "а" од ивице међувратила 1 до осигуравајућег прстена 2.

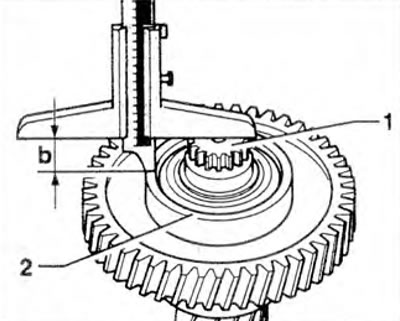

2. Одредити растојање "b" од ивице међувратила 1 до спољашњег прстена 2 лежаја (слика 5.83).
Слика 5.83. Одредити растојање "b" од ивице међувратила 1 до спољашњег прстена 2 лежаја.
(Погледајте оригинал на овом ресурсу: «VWManual»)

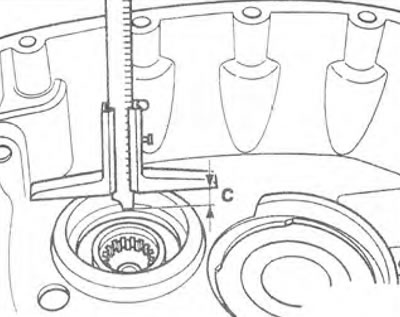

3. Одредити растојање "c" од горње ивице до седишта лежаја у кућишту мењача (слика 5.84).
Слика 5.84. Одредити растојање "c" од горње ивице до седишта лежаја у кућишту мењача.

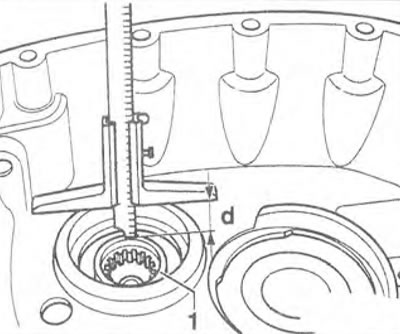

4. Одредити растојање "d" од горње ивице отвора лежаја до погонског вратила 1 у кућишту мењача (слика 5.85).
Слика 5.85. Одредити растојање "b" од горње ивице отвора лежаја до погонског вратила 1 у кућишту мењача.

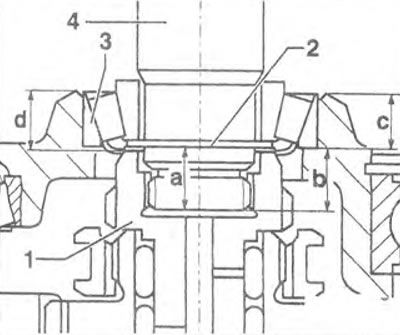

5. Одредити дебљину регулировочной заптивке (-ок) (слика 5.86).
Слика 5.86. Одредити дебљину регулировочной заптивке (-ца).
- Растојање "b" 16,4 mm - Растојање "a" 16,3 mm = Растојање "e" 0,1 mm.
- Растојање "d" 15,0 mm - Растојање "c" 14,4 mm = Растојање "c" 0,6 mm.
- Растојање "e" 0,1 mm + Растојање "f" 0,6 mm = Добијени аксијални зазор 0,7 mm.
- Дозвољени аксијални зазор 0,1-0,2 мм.
- Добијени аксијални зазор 0,7 мм - Дозвољени аксијални зазор 0,1 мм = Дебљина подлошке за подешавање 0,6 мм.
Пажња! Дебљина подлошке за подешавање је 0,2 и 0,3 мм.

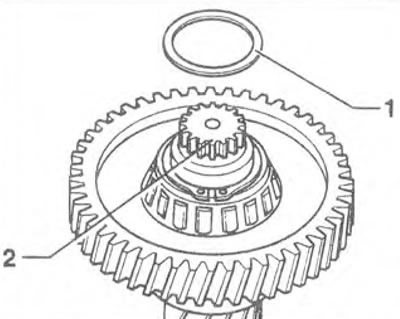

6. Поставите подлошку(е) за подешавање 1 на средње вратило 2 (слика 5.87).
Слика 5.87. Инсталирајте подлошку(е) за подешавање 1 на средње вратило 2.
Подешавање карданског вратила

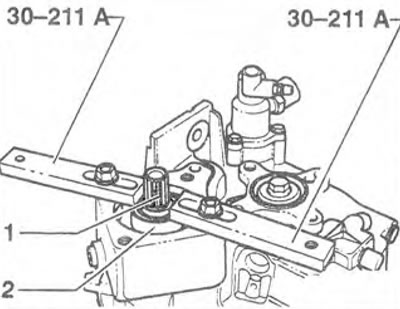

7. Уградите вратило 1 са спољним прстеном лежаја 2 у кућиште мењача (слика 5.88). Поставите вратило у средњи положај и причврстите га за кућиште помоћу трака и навртки 30-211 А.
Слика 5.88. Уградите вратило 1 са спољним прстеном 2 лежаја у кућиште мењача. Поставите вратило у средњи положај и причврстите га тракама и наврткама 30-211 А на кућишту

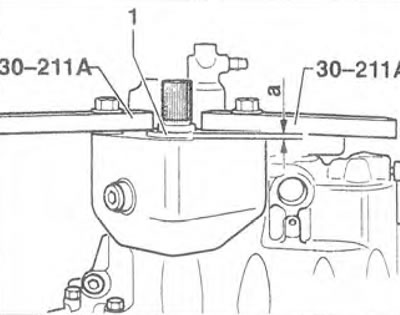

8. Измерите растојање "а" између спољашњег прстена 1 лежаја и заптивне површине кућишта на две супротне тачке (слика 5.89). На пример, 1. мерење 3,5 мм + 2. мерење = укупно 7,1 мм. Растојање "а" = 7,1 мм / 2 = 3,55 мм.
Слика 5.89. Измерите растојање "а" између спољашњег прстена 1 лежаја и заптивне површине кућишта на две супротне тачке.
9. Одвојите траке и уклоните спољашњи прстен 1 лежаја.

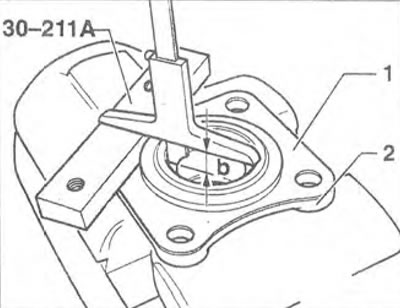

10. Поставите нову заптивку 1 на поклопац кућишта 2 и одредите растојање "b" паралелног ослонца до контактне површине спољашњег прстена лежаја у поклопцу (слика 5.90).
Слика 5.90. Поставите нову заптивку 1 на поклопац 2 кућишта и одредите растојање "b" паралелног ослонца до контактне површине спољашњег прстена лежаја у поклопцу

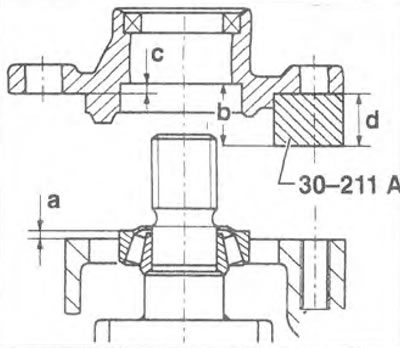

11. Одредити аксијални зазор карданског вратила (слика 5.91). Растојање "b" 19,5 mm - Растојање "a" 15,1 mm = Растојање "c" 4,4 mm. Растојање "c" 4,40 mm - Растојање "a" 3,55 mm = аксијални зазор карданског вратила 0,85 mm.
Слика 5.91. Одредити аксијални зазор вратила за одводњавање.
Пажња! Дебљина подлошке за подешавање: 0,10, 0,15, 0,30 и 0,50 мм.

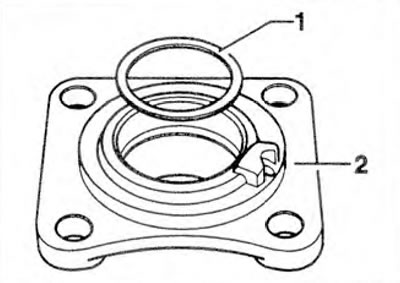

12. Означите изабрану регулировочную заптивач (ки) 1 у поклопац кућишта 2 (слика 5.92).
Слика 5.92. Означите изабрану регулировочную заптивач (ки) 1 у поклопац кућишта 2.

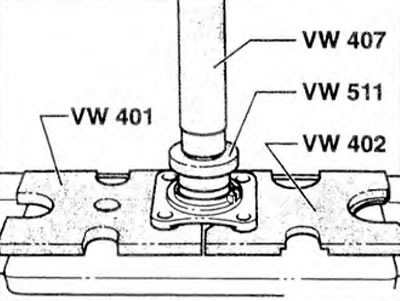

13. Притисните спољни прстен лежаја у поклопац кућишта (слика 5.93).
Слика 5.93. Притисните спољни прстен лежаја у поклопац кућишта.
