Клип и клипњача (VW Lt 2d)

Клип и клипњача су приказани на слици 2.53. Димензије клипова и зазора клипних прстенова дате су у Табели 2.4. Провера зазора клипних прстенова приказана је на слици 2.54а,б.

Аксијални зазор: макс. 0,30 мм.
Радијални зазор: 0,07-0,09 мм.

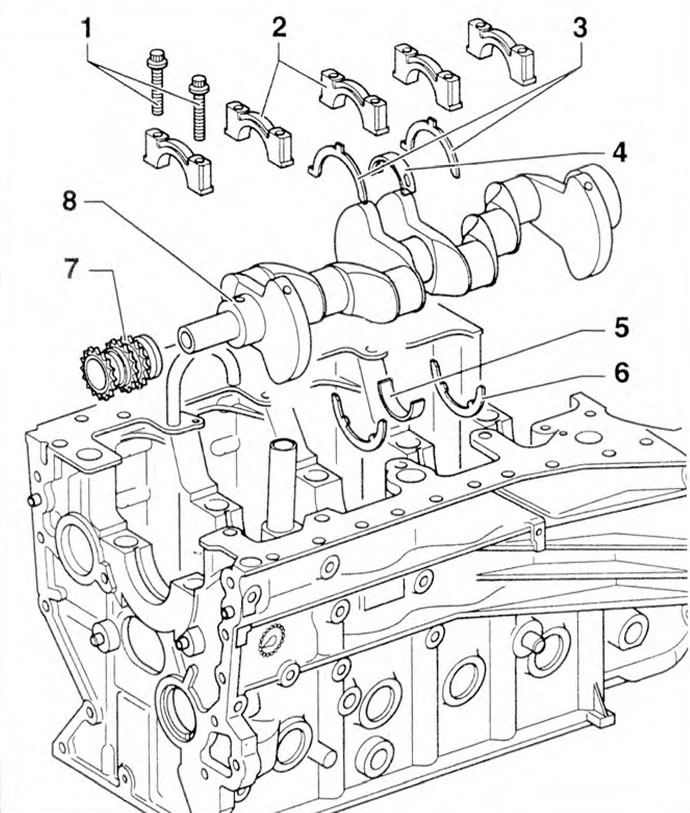

Слика 2.52. Радилица: 1 - Вијак; 2 - Поклопци главних лежајева; 3.6- Подешавачи аксијалног зазора; 4, 5 - Уметци; 7 - Зупчаник погонског ланца разводног механизма; 8 - Радилица

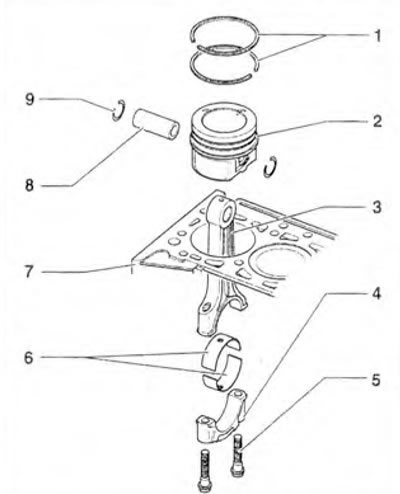

Слика 2.53. Клип и клипњача: 1 - Клипни прстенови; 2 - Клип; 3 - Клипњача; 4 - Поклопац клипњаче; 5 - Вијак; 6 - Уметни; 7 - Блок цилиндра; 8 - Клипњача; 9 - Задржавајући прстен

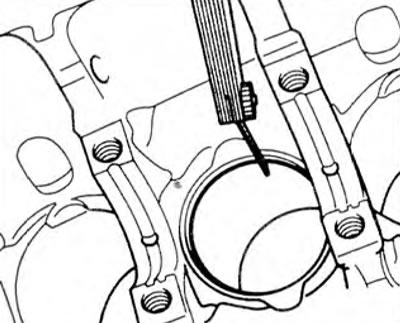

Слика 2.54а. Провера термичког зазора клипног прстена.

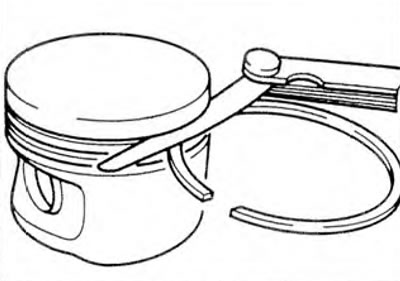

Слика 2.54б. Провера зазора клипног прстена по висини.

Табела 2.4. Димензије зазора клипа и клипног прстена

Параметри	Пречник цилиндра
Главни пречник, мм	91.4 + 0.018
Параметри	Нови прстен
Термички зазор клипног прстена
Горњи компресиони прстен, мм	0.80
Доњи компресиони прстен, мм	1.00
Прстен за стругање уља, мм	0.80
Висина зазора клипног прстена
Горњи компресиони прстен, мм	0.01
Доњи компресиони прстен, мм	0.01
Прстен за стругање уља, мм	0.01
