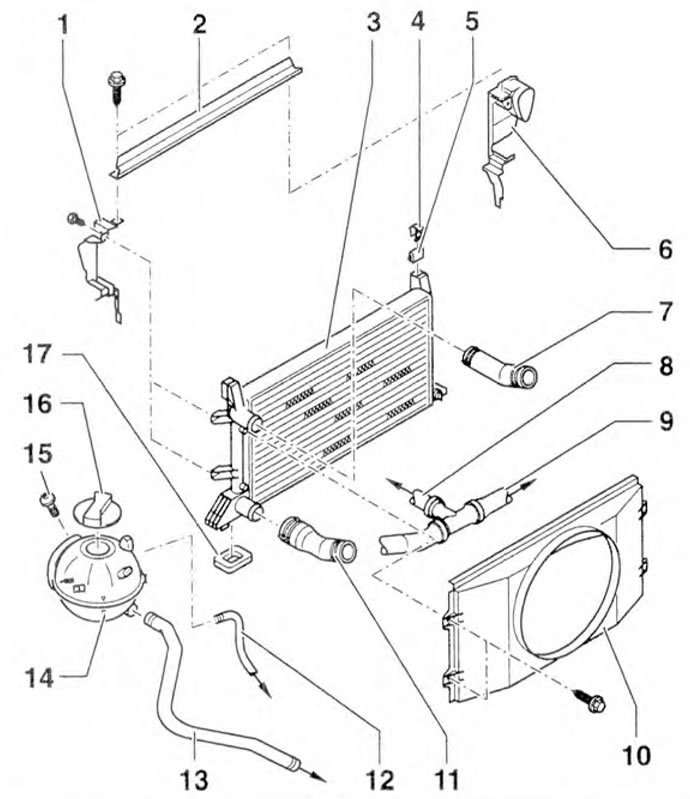

Слика 2.57а. Систем хлађења:1, 2, 4- Стеге; 3 - Радијатор; 5, 17 - Гумени носачи; 6 - Носач; 7, 11 - Цеви система за хлађење; 8 - До експанзионог резервоара 9 - До пумпе система за хлађење; 10 - Поклопац вентилатора;12 - До термостата; 13 - До доње цеви расхладне течности;14 - Експанзиони резервоар; 15 - Вијка;16 - Поклопац.

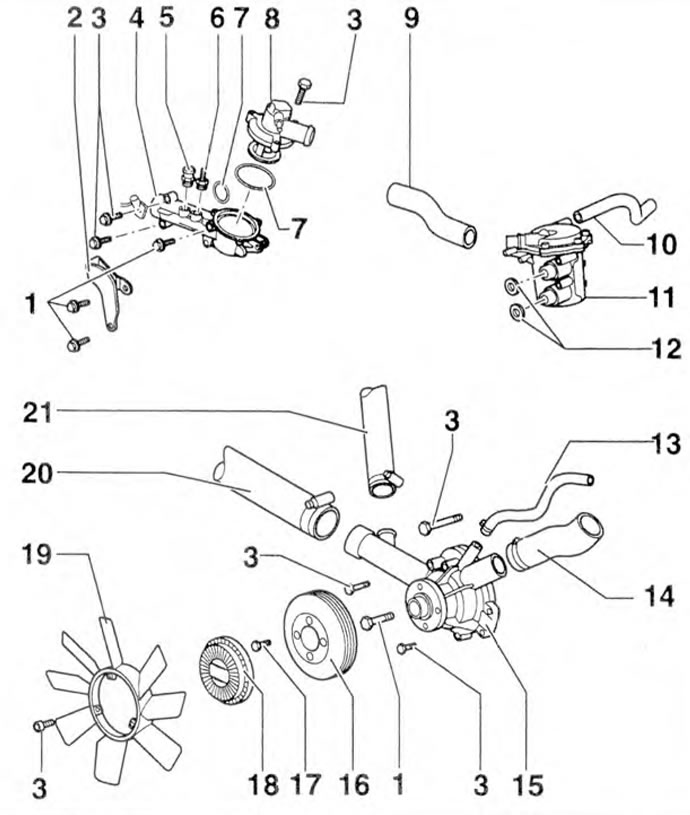

Слика 2.57б. Систем хлађења: 1, 3, 6, 17 - Вијци; 2 - Заграда; 4 - Кућиште термостата; 5.6 - Сензори температуре расхладне течности;7, 1 2 - Заптивке; 8 - Термостат; 9, 10, 14, 20, 21 - Цев система за хлађење; 11 - Уљни радијатор;13 - Вентилациона цев;15 - Пумпа система за хлађење; 16 - Котурница; 18 - Вискозна спојница вентилатора; 19 - Точак лопатица вентилатора.
