Мотор FSI са радном запремином од 1,2/1,4 л
Дизел мотор: Уклањање ваздушног филтера је описано у одељку "Радови на одржавању".
Напомена: Положаји "4" до "6" односе се само на мотор FSI са радном запремином од 1,4 л
1 - доњи део кућишта ваздушног филтера
2 - гумена чаура
3 - Заменљиви елемент филтера за ваздух
4 - вијак, 3 Нм
5 - сензор температуре усисног ваздуха
6 — о прстен кружног пресека
Увек замените.
7 - горњи део кућишта ваздушног филтера
Напомена: Горњи и доњи делови кућишта пречистача ваздуха чине горњи поклопац мотора.
Уклањање: Откачите горњи поклопац мотора са држача и са контролне клапнице гаса тако што ћете га померити нагоре у четири угла.
8 — црево вентилационог система
До кућишта брегасте осовине.
9 - завртњи, 3 Нм
Опрез: Немојте попуштати или затезати завртње са самоблокирањем помоћу акумулаторског одвијача, јер то може оштетити навоје у усисној грани или доњем делу кућишта пречистача ваздуха.

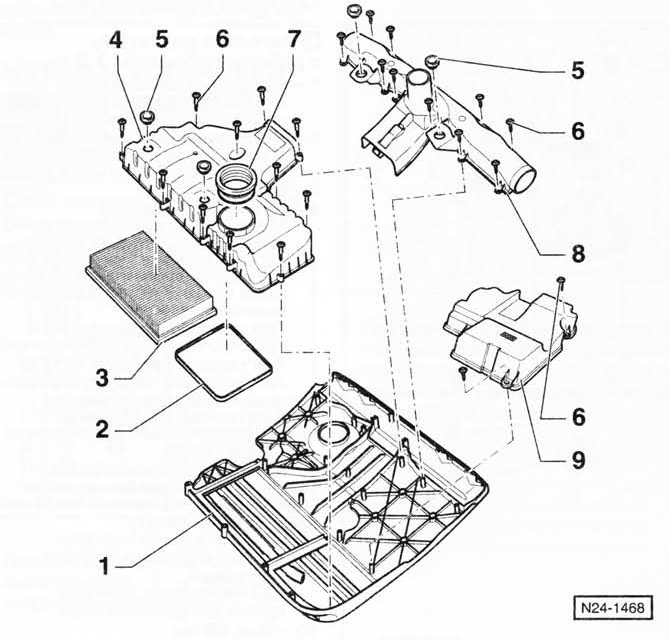

Бензински мотор запремине 1,4 литара, осим мотора FSI
1 - горњи део кућишта ваздушног филтера
Напомена: Горњи и доњи делови кућишта пречистача ваздуха чине горњи поклопац мотора.
Уклањање: Одвојите црево од сепаратора уља или неповратног вентила, респективно. Скините горњи поклопац мотора са држача и са управљачке јединице гаса тако што ћете га померити нагоре.
2 - заптивна заптивка
Осигурајте исправан положај за монтажу. Замените ако је оштећен.
3 - Заменљиви елемент филтера за ваздух
4 - доњи део кућишта ваздушног филтера
5 - гумена чаура
6 - завртњи, 3 Нм
Опрез: Немојте попуштати или затезати завртње са самоблокирањем помоћу акумулаторског одвијача, јер то може оштетити навоје у усисној грани или доњем делу кућишта пречистача ваздуха.
7 - заптивни прстен
Уверите се да је причвршћивање сигурно. Замените ако је оштећен.
8 — улазна цев са регулационим поклопцем
9 — поклопац
