Основная схема проводки с ноября 1997 г. (VIII).

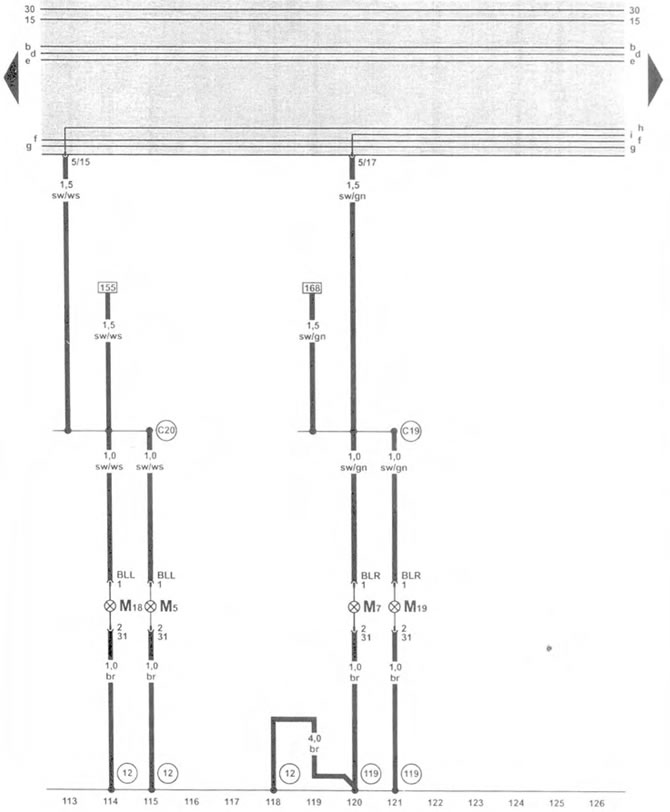

Передние указатели поворота, боковые повторители указателей поворота
| М5 | лампочка переднего левого указателя поворота |
| М7 | лампочка переднего правого указателя поворота |
| М18 | лампочка бокового повторителя указателя поворота слева |
| М19 | лампочка бокового повторителя указателя поворота справа |
| (12) | соединение на «массу», в моторном отсеке спереди слева |
| (119) | соединение на корпус 1, в комплекте проводов фар |
| (С19) | соединение 1 (правый указатель поворота), в комплекте проводов фар |
| (С20) | соединение (левый указатель поворота), в комплекте проводов фар |
