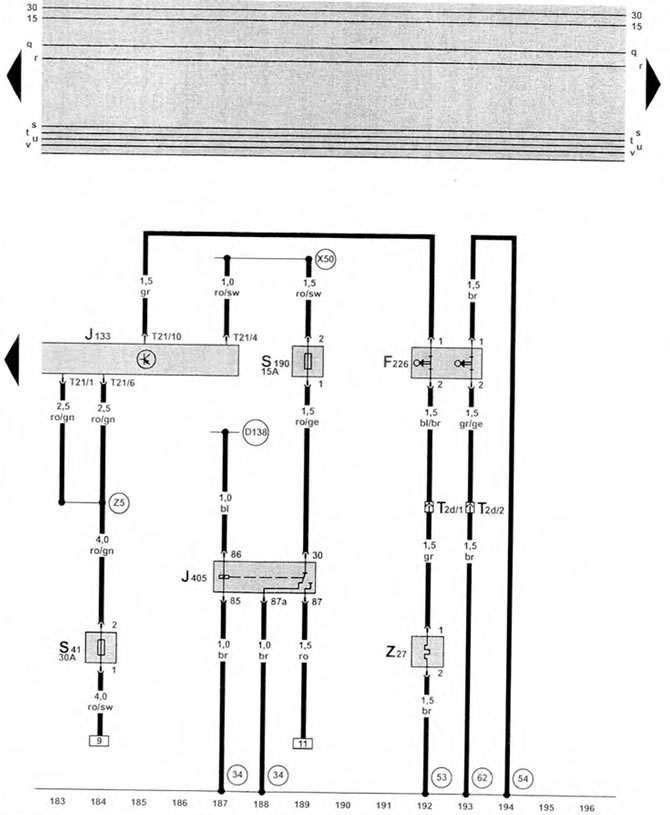

Основная схема проводки с ноября 1997 г. (XIII).
Обогрев заднего стекла справа, разгрузочное реле для клеммы D+
| F226 | дверной переключатель (задняя дверь справа) |
| J133 | реле замедленного действия для заднего стела с обогревом, под водительским сидением |
| J405 | разгрузочное реле для клеммы D+ под водительским сидением |
| S41 | индивидуальный предохранитель для обогрева заднего стекла, под водительским сидением |
| S190 | предохранитель обеспечения питания клеммы 30, под водительским сидением |
| T2d | разъем проводки, 2-контактный, в распашной двери сзади справа |
| Т21 | разъем проводки, 21-контактный |
| Z27 | обогрев заднего стекла, распашная дверь справа |
| (34) | соединение на «массу» под водительским сидением |
| (53) | соединение на «массу» 1, в задней распашной двери справа |
| (54) | соединение на «массу», защитная пластина сзади |
| (62) | соединение на «массу» 2, в задней распашной двери справа |
| (D138) | соединение -2- (D+), в комплекте проводов моторного отсека |
| (X50) | соединение на положительный полюс (30) в комплекте проводов дополнительного оборудования |
| (Z5) | соединитель, в комплекте проводов обогрева стекол |
