1. Отверните шурупы панели передней фары и снимите панель (см фото 16.1).

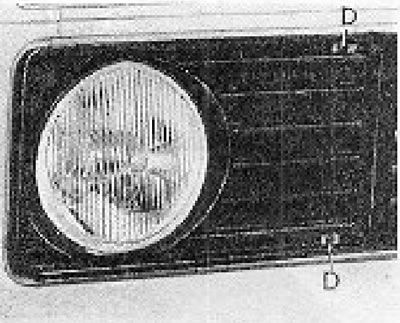

Рисунок 10.12. Крепежные шурупы панели передней фары (D) (Раздел 16).

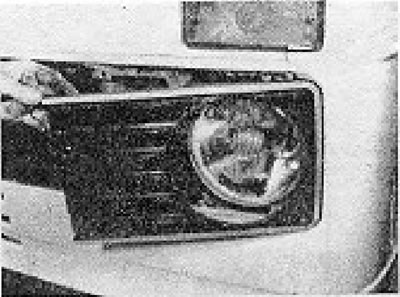

Фото 16.1. Снятие декоративной панели передней фары.
2. Отверните шурупы, крепящие ободок фары и снимите фару. Не смещайте шурупы регулировки направления луча передник фар (см. фото 16.2).

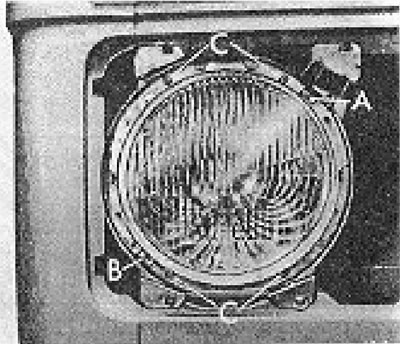

Рисунок 10.13. Шурупы передней фары (Раздел 16): А - Регулировочный шуруп; В - Регулировочный шуруп; С - Крепежные шуруп.

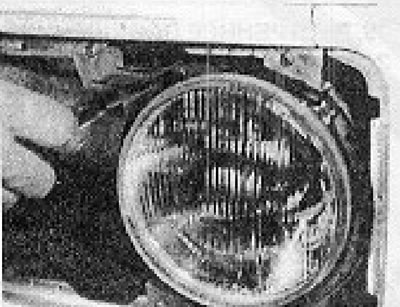

Фото 16.2. Отворачивание шурупа крепежного кольца передней фары.
Стандартная лампа
3. Отсоедините штекер электропроводки от задней части фары и снимите резиновый пылезащитный колпачок (см. фото 16.3).

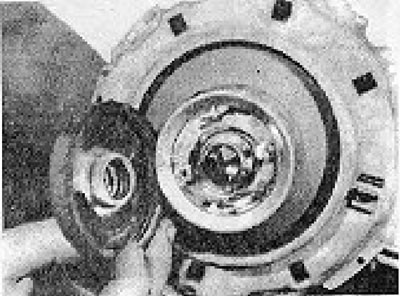

Фото 16.3. Снятие пылезащитного колпачка передней фары.

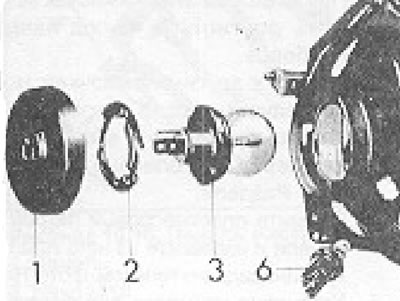

Рисунок 10.14. Лампа (стандартный тип) — компоненты (Раздел 16): 1 - Пылезащитный колпачок; 2 - Крепежное кольцо; 3 - Лампа/патрон; 4 - Передний габарит.
4. Поверните крепежное кольцо патрона лампы и снимите его.
5. Снимите конструкцию патрона и лампы (ей. фото 16.5).

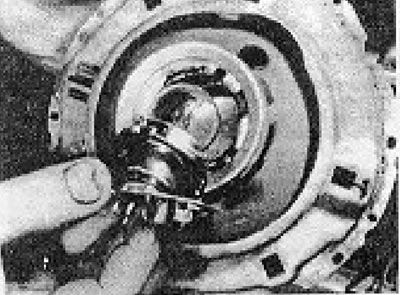

Фото 16.5. Снятие лампы передней фары.
6. Вставьте новый патрон, так чтобы совместились крепежные выступы.
7. Установите крепление, штекер и пылезащитный колпачок.
8. Установите на место фару и вверните шурупы крепежного кольца.
Галогеновая лампа
9. Отсоедините от задней чаши фары штекер электропроводки и снимите пылезащитный колпачок.
10. Сожмите концы крепежного зажима вместе и снимите его.

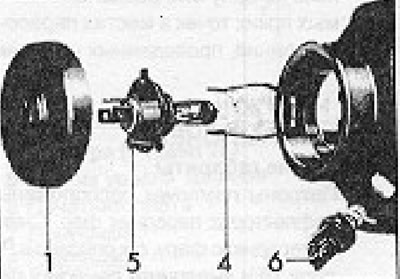

Рисунок 10.15. Лампа (галогеновый тип) - компоненты (Раздел 16): 1 - Пылезащитный колпачок; 2 - Крепежный пружинный зажим; 3 - Лампа/патрон; 4 - Передний габарит.
11. Опустите лампу, держа ее листком бумаги, и снимите ее. Установите новую лампу, опять держа ее листком бумаги, и следя за тем, чтобы центральный выступ находился выше остальных. Никогда не касайтесь стекла галогеновых ламп пальцами, поскольку это сильно сокращает срок их службы. Если вы случайно коснулись лампы, протрите ее стекло метиловым спиртом.
12. Установите крепежный зажим поверх патрона лампы, сожмите концы зажима вместе и вставьте их в удерживающие выступы.
13. Установите резиновый пылезащитный колпачок и подсоедините штекер электропроводки.
14. Установите на место фару и вверните крепежные шурупы.
