Система впрыска Motronic бензинового двигателя 1,4 л 55 кВт BCA (VW Caddy 3)

  • Главная
  • Volkswagen
  • Кадди 3
  • Кузов и электросхемы
  • Электрические схемы
  • Система впрыска Motronic бензинового двигателя 1,4 л 55 кВт BCA
            0

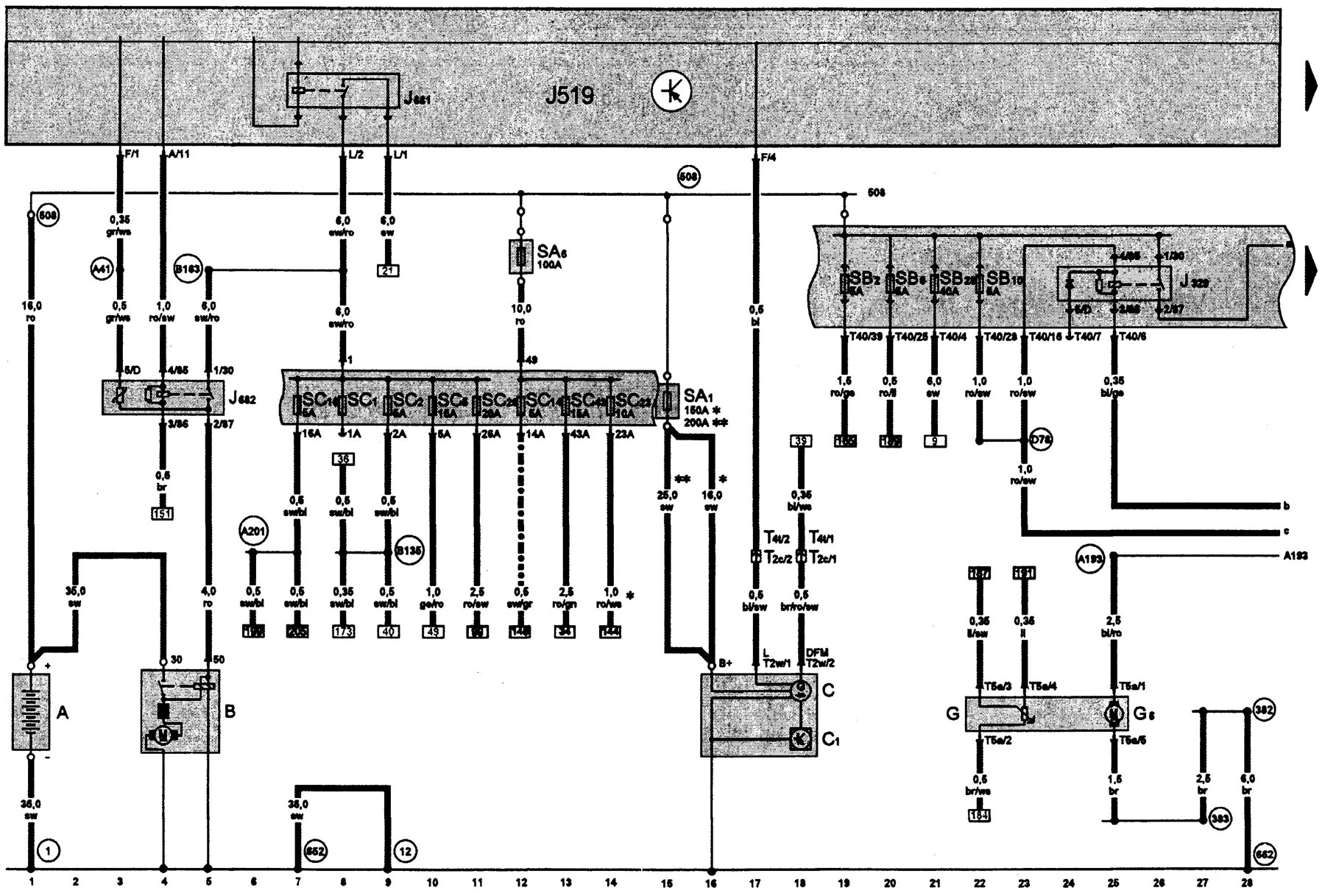

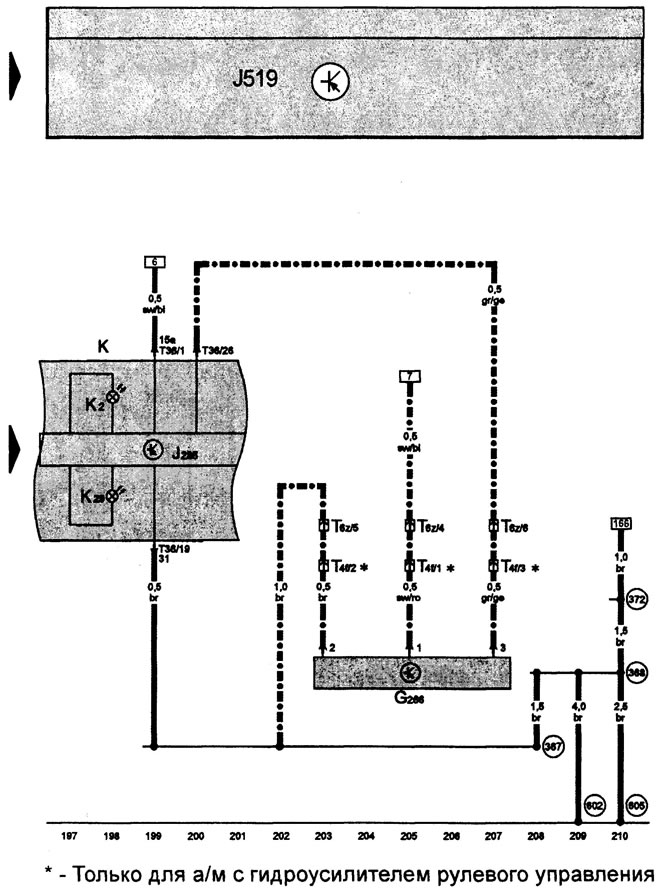

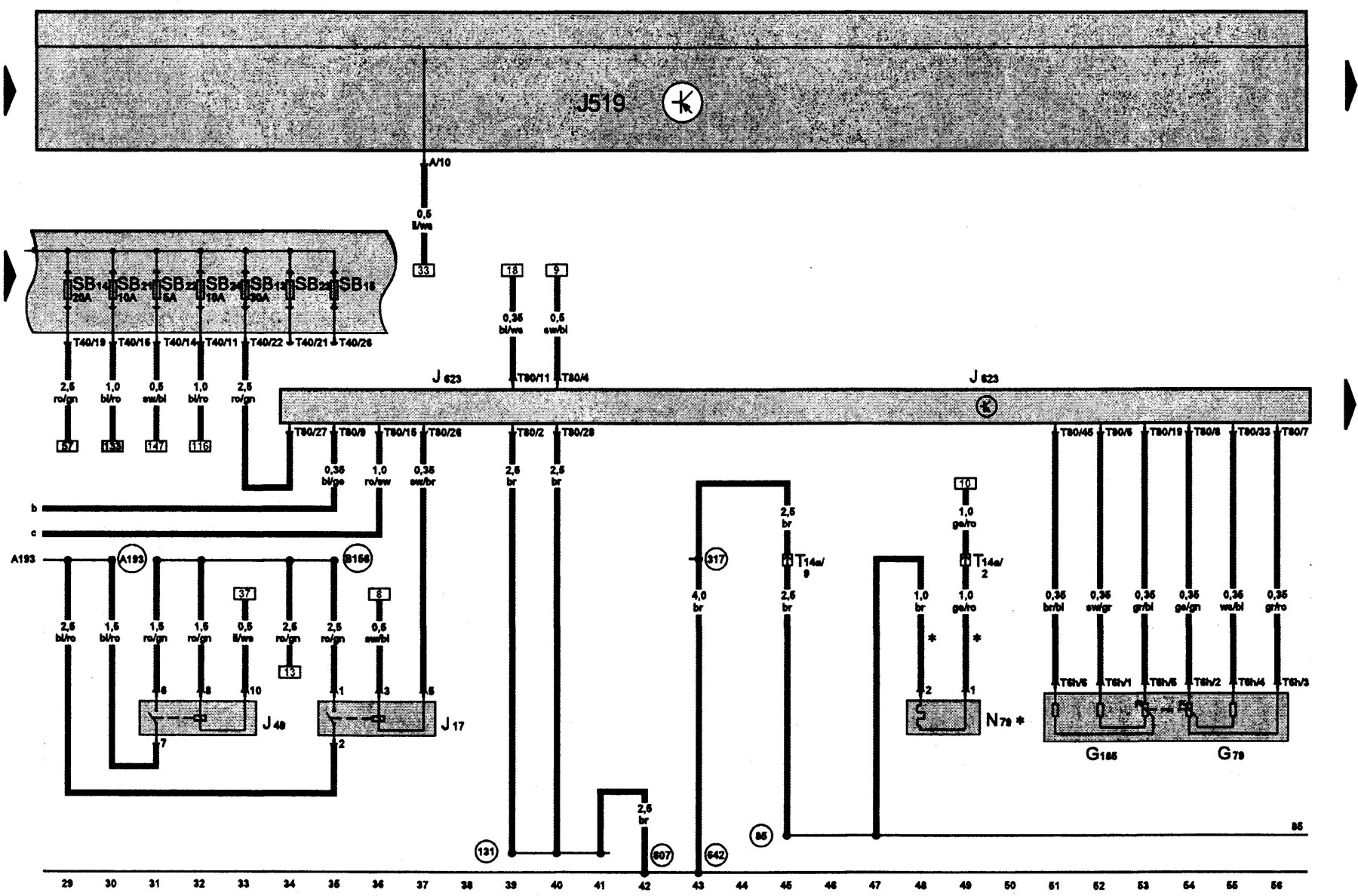

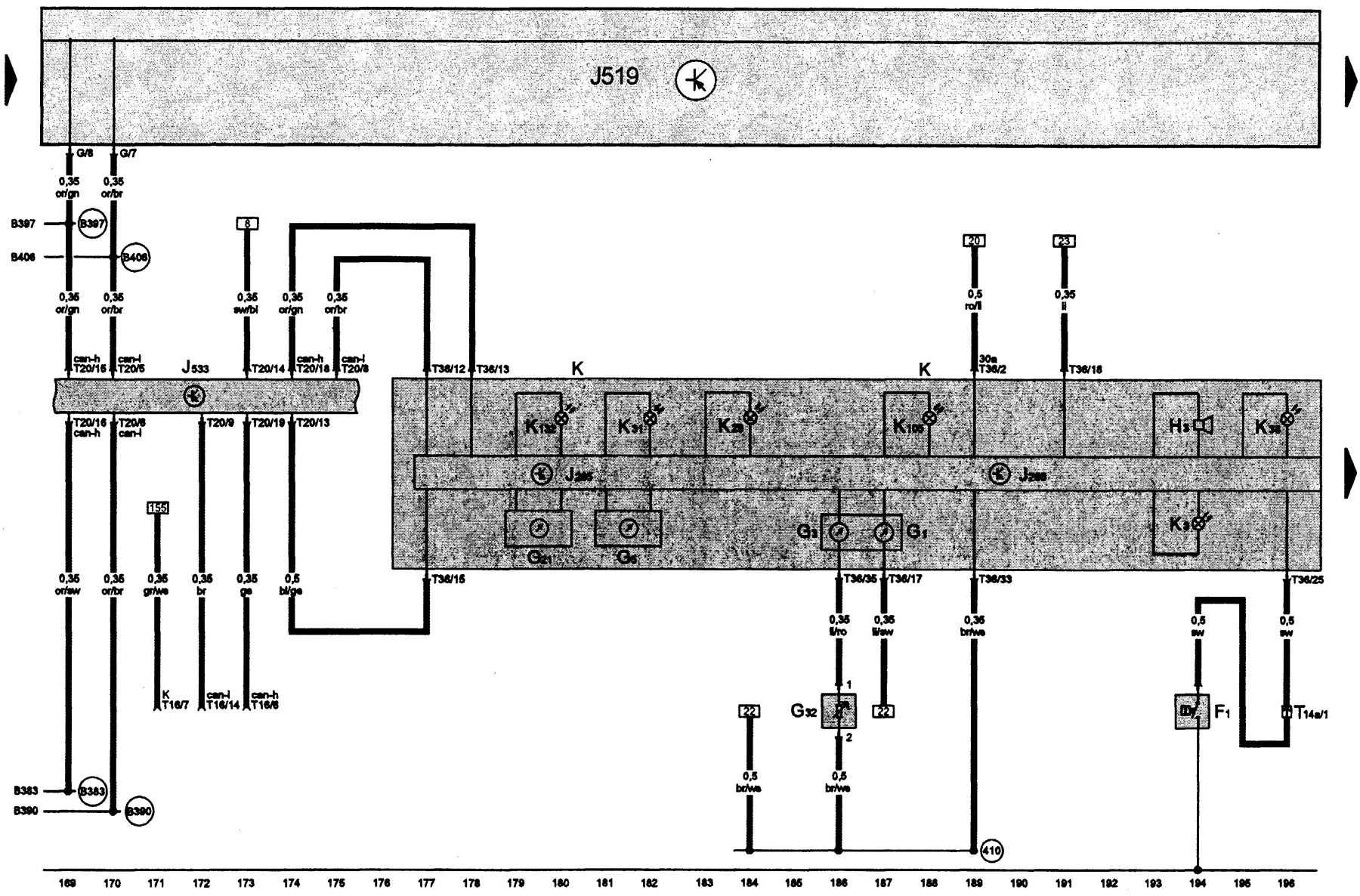

Система впрыска Motronic бензинового двигателя 1,4 л 55 кВт ВСА



Система впрыска Motronic бензинового двигателя 1,4 л 55 кВт ВСА
Открыть большую картинку в новом окне »


Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »


Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »


Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »


Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »


Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »


Открыть большую картинку в новом окне »
Открыть большую картинку в новом окне »


Открыть большую картинку в новом окне »


Правила пользования электрическими схемами здесь →

Перечень элементов электрооборудования, изображенных на схемах здесь →
