В нижней части схемы имеется координатная линейка, поскольку в отличие от привычных принципиальных схем, схемы автомобилей Фольксваген расположены линейно, вдоль основных линий (цепей) питания и информационных шин данных.
Проводники на схемах обозначены цветом изоляции величиной поперечного сечения провода.
Пример 1:

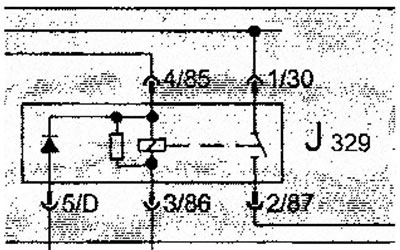

Здесь показан фрагмент изображения коммутационного блока и входящего в его состав реле (J329 - Реле электропитания цепи питания 15, в коммутационном блоке, в моторном отсеке слева). На схеме видно, что разъем реле имеет охватываемые контакты, а разъем платы основного блока - охватывающие.
Все обозначения, нанесенные на схеме можно расшифровать по списку элементов электрооборудования приведенному ниже. В этом списке имеются обозначения и наименования всех элементов, изображенных на схемах, помещенных в этом руководстве.
Пример 2:

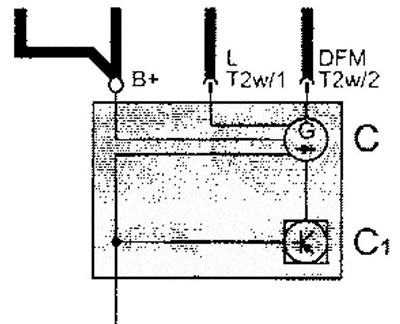

Здесь изображен генератор (С) со встроенным электронным регулятором напряжения (С1).
Провод к клемме (В+) крепится гайкой, а провода (L) и (DFM) подключены к контактам (1) и (2) электрического разъема (T2w).
Пример 3:
В этом примере изображен предохранитель SA1 номиналом 150А или 200А, в зависимости от комплектации автомобиля.
Кроме того в списке элементов электрооборудования в алфавитном порядке приведены не только разъемы, но и все промежуточные соединения проводов и соединения с «массой».
(Оригинал можно найти на: VWmanual.ru)
Пример 4:
Так обозначен и изображен контакт (№б) разъема (Т40).
Пример 5:
Так обозначен провод сечением 0,35 кв. мм, основной цвет изоляции - голубой, дополнительный цвет изоляции - желтый.
Обозначение цвета изоляции на схемах
| WS | = белый |
| SW | = черный |
| RO | = красный |
| BR | = коричневый |
| GN | = зеленый |
| BL | = синий |
| GR | = серый |
| Ii | = лиловый |
| GE | = желтый |
| OR | = оранжевый |
| RS | = розовый |
