1. Csatlakoztassa a VAG 1551 tesztert, és a "01" "Motorelektronika" beírásával válassza ki a motorvezérlő egységet. A motornak alapjáraton kell járnia. A kijelzőn a következő információknak kell megjelenniük:
- Gyors adatcsere SEGÍTSÉG
- Tárcsázási funkció XX
2. Nyomja meg a "08" gombot a "Mért értékek blokkjának olvasása" funkció kiválasztásához, majd erősítse meg a "Q" gombbal. A kijelzőn a következő információknak kell megjelenniük:
- A mért értékek HELF blokkjának beolvasása
- Írja be a csoport számát XX
3. Nyomja meg a "007" gombot a "007-es csoport megjelenítése" funkció kiválasztásához, majd nyomja meg a "Q" gombot. A kijelzőn a következő információknak kell megjelenniük:
- Mért érték leolvasása 7. blokk →
- 15.4°C 15.9°C 16.7°C
4. Ha a 3. mező nem jelenít meg tényleges információt, vagy helyette 136,8°C hőmérséklet jelenik meg, ellenőrizze az érzékelőt és a hozzá vezető vezetékeket. Kattintson a "→" gombra.
5. Nyomja meg a "06" gombot a "Gyors adatcsere" funkció kiválasztásához, majd erősítse meg a "Q" gomb megnyomásával.
6. Kapcsolja ki a gyújtást.
68 tűs vezérlőegység-csatlakozóval rendelkező járműveken
7. Válassza le a kábelcsatlakozót az érzékelőről (3.57. ábra). Mérje meg az érzékelő érintkezői közötti ellenállást.

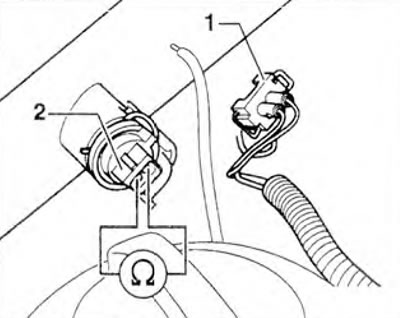

3.57. ábra. Válassza le a kábelcsatlakozót az érzékelőről, és mérje meg az ellenállást az érzékelő érintkezői között.
121 tűs vezérlőegység-csatlakozóval rendelkező járműveken
8. Válassza le a kábelcsatlakozót az érzékelőről (3.58. ábra). Mérje meg az ellenállást az érzékelő 1-es és 2-es érintkezője között.

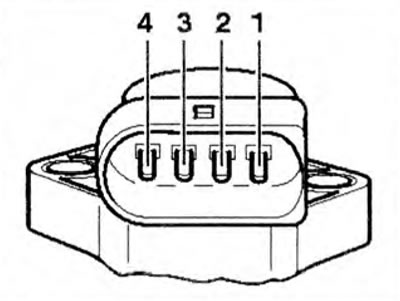

3.58. ábra. 121 tűs vezérlőegység-csatlakozóval rendelkező járműveken: válasszuk le a kábelcsatlakozót az érzékelőről, és mérjük meg az ellenállást az érzékelő 1-es és 2-es érintkezője között.
9. A beállított ellenállásérték az ábrán látható 3.55. Az A terület a 0-50°C hőmérsékleti tartományban mért ellenállást, a B terület az 50-100°C hőmérsékleti tartományban mért ellenállást mutatja. Például egy 30°C hőmérséklet 1500-2000 ohm ellenállásnak felel meg; a 80°C-os hőmérséklet 275-375 ohmos ellenállásnak felel meg.
10. Ha a megadott értéket nem éri el, cserélje ki az érzékelőt.
68 tűs vezérlőegység-csatlakozóval rendelkező járműveken
11. Ha eléri a megadott értéket, csatlakoztassa a VAG 1598/18 tesztert a motorvezérlő egység kábelkötegéhez. Ellenőrizd a teszter és a csatlakozó közötti vezetékek folytonosságát: 1-es tű + 64-es aljzat, 2-es tű + 33-as aljzat (3.59. ábra).

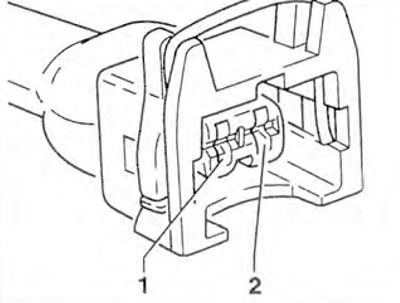

3.59. ábra. 68 tűs vezérlőegység-csatlakozóval rendelkező járművek esetén: a hűtőfolyadék hőmérséklet-érzékelő csatlakozójának érintkezői közötti ellenállás ellenőrzése.
Megadott érték: max. 1,5 ohm.
12. Ellenőrizze az ujjcsatlakozó vezetékeit rövidzárlat szempontjából. Beállított érték: ∞ Ohm.
13. Ha nem talál hibát a vezetékekben, akkor cserélje ki a motorvezérlő egységet.
121 tűs vezérlőegység-csatlakozóval rendelkező járműveken
14. Ha eléri a megadott értéket, csatlakoztassa a VAG 1598/31 tesztert a motorvezérlő egység kábelkötegéhez. Ellenőrizd a teszter és a 4 tűs csatlakozó közötti vezetékek folytonosságát: 1-es tű + 52-es aljzat, 2-es tű + 73-as aljzat (3.60. ábra). Megadott érték: max. 1,5 ohm.

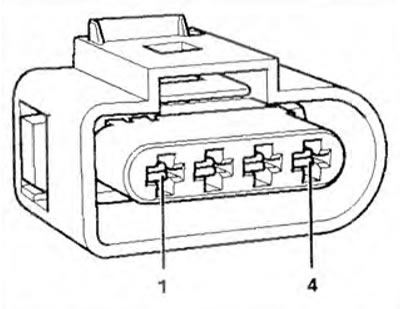

3.60. ábra. 121 tűs vezérlőegység-csatlakozóval rendelkező járművek esetén: a hűtőfolyadék hőmérséklet-érzékelő csatlakozójának érintkezői közötti ellenállás ellenőrzése.
15. Ellenőrizze a 4 tűs csatlakozóvezetékeket rövidzárlat szempontjából. Megadott érték: ∞ Ohm.
16. Ha nem talál hibát a vezetékekben, akkor cserélje ki a motorvezérlő egységet.
