A heti karbantartáshoz lásd. az útmutató elején található vonatkozó részben (lásd a fotókat).

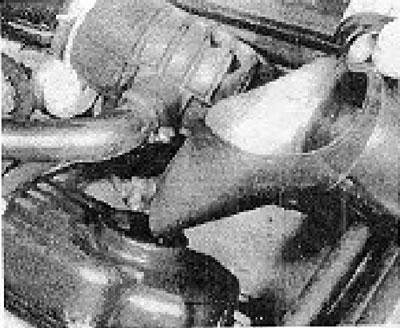

1. ábra. Töltse fel a motort motorolajjal.

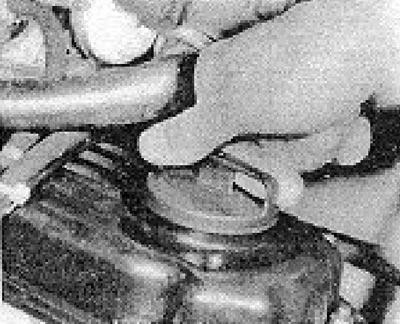

2. ábra. Szerelje fel a kupakot a szelepfedélre.

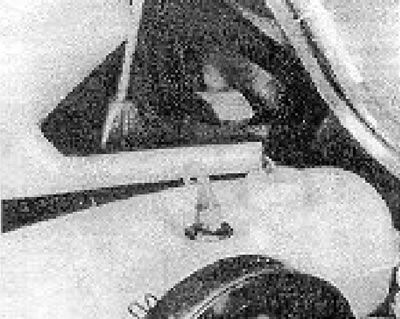

3. ábra. Töltse fel a hűtőrendszert folyadékkal.
(Az eredeti megtalálható a következő címen: VWmanual)

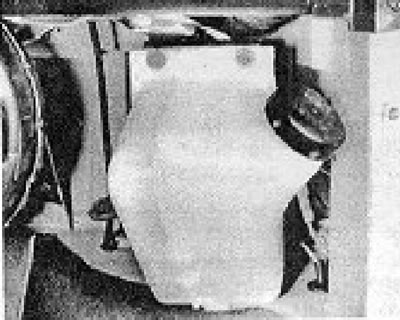

4. ábra. Szélvédőmosó folyadék tartálya (a műszerfal alatt).
Új vagy felújított motorok esetén, illetve nagyobb motorfelújítás után az első 1000 km megtétele után a következőket kell tenni:
- Ellenőrizze és szükség esetén állítsa be a kuplungot;
- Szelephézag ellenőrzése és beállítása;
- Ellenőrizze a motort szivárgások szempontjából;
- Cserélje ki a motorolajat és az olajszűrőt;
- Az alapjárat ellenőrzése és beállítása;
- Húzza meg a hengerfej csavarjait.
16 000 km-enként vagy 12 havonta egyszer (amelyik előbb bekövetkezik)
- Ellenőrizze a külső világítás, az irányjelzők és a kürt működését.
- Ellenőrizze az ablaktörlő és -mosó működését (beleértve a fényszórómosókat is, ha van ilyen).
- Ellenőrizd és állítsd be a kuplungot.
- Ellenőrizze az akkumulátor elektrolitszintjét, és szükség esetén adjon hozzá desztillált vizet.
- Vizsgálja meg a motort szivárgás szempontjából.
- Ellenőrizze a fagyálló folyadék koncentrációját a hűtőrendszerben, és szükség esetén adjon hozzá többet.
- Ellenőrizze az állapotát, és ha szükséges, állítsa be a generátor hajtószíjának feszességét (és a szervokormány-szivattyú szíját, ha van).
- Cserélje ki a gyújtógyertyákat.
- Ellenőrizd a kormánymű beállítását és a kerékkiegyenesítést.
- Vizsgálja meg a kormányművet szivárgás szempontjából.
- Tisztítsa meg és kenje meg az ajtózsanérokat, zárakat és a tolóajtó mechanizmusát.
- Cserélje ki a motorolajat és az olajszűrőt.
- Vizsgálja meg a kipufogórendszert szivárgások szempontjából.
- Ellenőrizze a kormányösszekötő rúd végeit holtjáték és biztonságos rögzítés szempontjából. Vizsgálja meg a portokokat.
- Vizsgálja meg a kormánycsukló gumiharangjait sérülések szempontjából.
- Vizsgálja meg a sebességváltót, a végső meghajtást és az összes ízületet kopás és sérülés szempontjából. Ellenőrizd a gumicsizmák állapotát.
- Ellenőrizd a hátsó tengely csövén található légzőszelep működését.
- Kenje meg az első tengelyt (LT 40, 45 és 50).
- Ellenőrizd a fékbetétek és -betétek vastagságát.
- Ellenőrizze a gumiabroncsokat futófelület-mélység, kopás és sérülés szempontjából.
- Ellenőrizze a fékfolyadék szintjét.
- Ellenőrizd a kerékcsavarok/anyák meghúzását.
- Cserélje ki a megszakító érintkezőit.
- Ellenőrizze és állítsa be a fényszórókat.
- Tegyen egy próbautat, és ellenőrizze az összes járműrendszer működését.
- Ellenőrizze az olajszintet a sebességváltóban és a végső hajtásban (lásd a fotókat).
32 000 km-enként vagy kétévente egyszer (és amelyik előbb jön)
Az éves karbantartásra előírtakon felül:
- Cserélje ki a fékfolyadékot.
- Ellenőrizze és állítsa be a szelephézagot, cserélje ki a szelepfedél tömítését.
- Cserélje ki a légszűrőt, tisztítsa meg a légszűrőházat.
- Cserélje ki az üzemanyagszűrőt.
- Vizsgálja meg az alját, és ha szükséges, kezelje korróziógátló bevonattal.
- Ellenőrizze a szervokormány működését és a hidraulikafolyadék szintjét a tartályban.

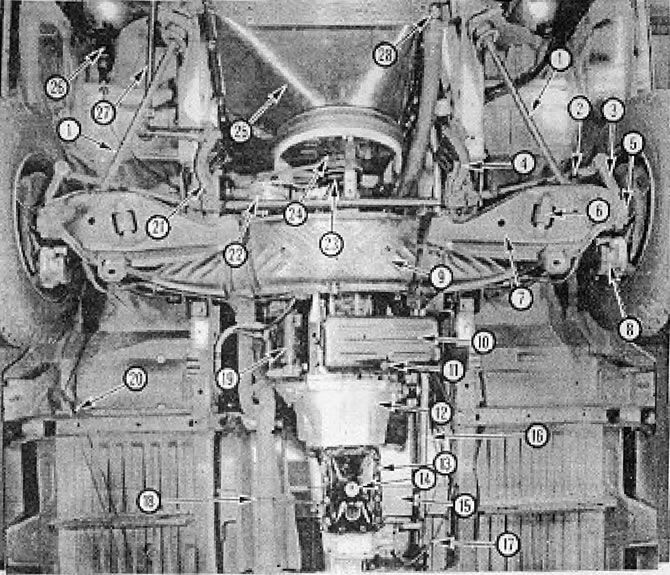

5. ábra. LT 28 modellek (2,4 literes motorral) (alulnézet): 1 - Tolókarok; 2 - Tolóerő; 3 - Kormánycsukló; 4 - Ingaemelő; 5 - Alsó gömbcsukló; 6 - Alsó lengéscsillapító tartó; 7 - Alsó lengőkar; 8 - Féknyereg; 9 - Hídgerenda; 10 - Olajteknő; 11 - A teknő leeresztő csavarja; 12 - Kuplungház; 13 - Sebességváltó; 14 - Sebességváltó leeresztő csavar; 15 - Sebességváltó töltőcsavar (nem látható a fotón); 16 - Sebességváltó rúd; 17 - Sebességmérő bowden; 18 - Kipufogócső tartókonzol; 19 - Indítómotor; 20 - Kézifék-meghajtó mechanizmus; 21 - Kormánycsukló; 22 - Generátor; 23 - Főtengely-szíjtárcsa; 24 - Hűtőventilátor; 25 - Ventilátorburkolat; 26 - Gázpedál kábel; 27 - Kormányrúd (a kormánymű dobozából); 28 - Hűtőrendszer leeresztő csavar.

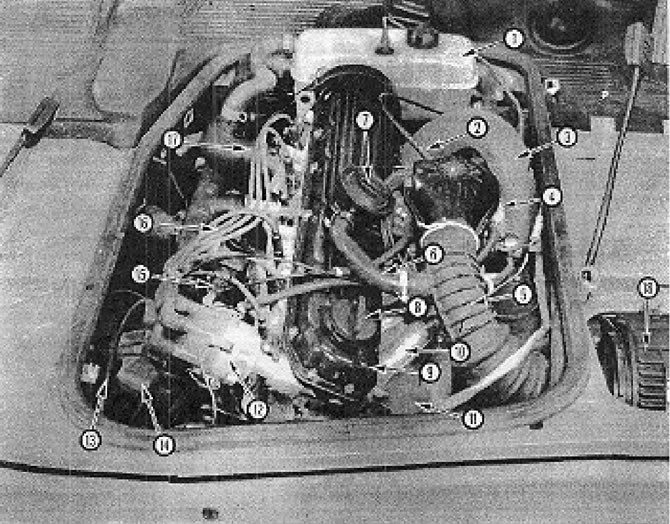

6. ábra. Az LT 28 modellek motortere (2,4 literes motorral): 1 - A hűtőrendszer tágulási tartálya; 2 - Gázpedál bowden; 3 - Meleg levegő ellátó elosztócső; 4 - Karburátor; 5 - Karburátor levegőbeömlő csatorna; 6 - Szelepfedél légtelenítő cső; 7 - Motor légtelenítő szabályozószelep; 8 - Motorolaj-betöltő csavar; 9 - Szelepfedél; 10 - Szívócső; 11 - Kipufogócsonk; 12 - Forgalmazó; 13 - Gyújtótekercs (az alsó oldalról); 14 - Bal oldali motortartó; 15 - Motorolaj-nívópálca; 16 - Gyújtókábelek; 17 - Termosztátház (hűtőrendszer); 18 - Motor légbeömlő szűrőház.

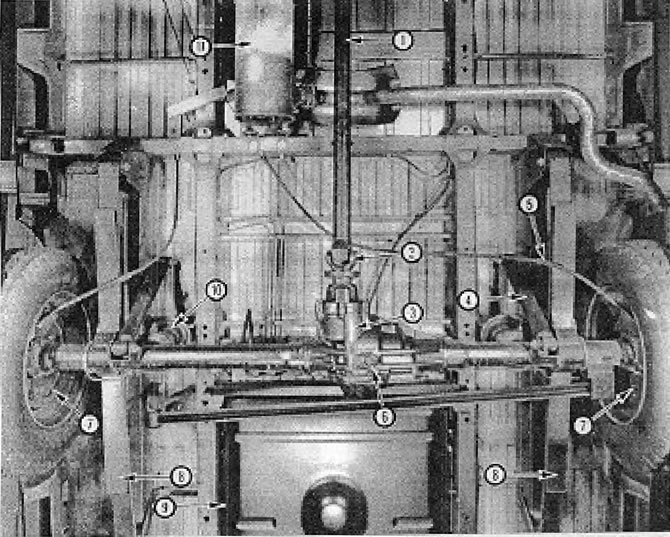

7. ábra. LT 28 modellek hátsó tengelye 2,4 literes motorral (alulnézet): 1 - Kardántengely; 2 - Kardáncsukló; 3 - Differenciálmű/hátsó tengely; 4 - Hátsó lengéscsillapító; 5 - Kézifék bowden; 6 - Hátsó forgattyúház leeresztő csavar; 7 - Hátsó fékdob; 8 - Tavasz; 9 - Üzemanyagtartály; 10 - Segédgumirugó; 11 - A híd kipufogórendszerének hangtompítója.
