Forgattyús mechanizmus alkatrészei (VW Caddy 3)

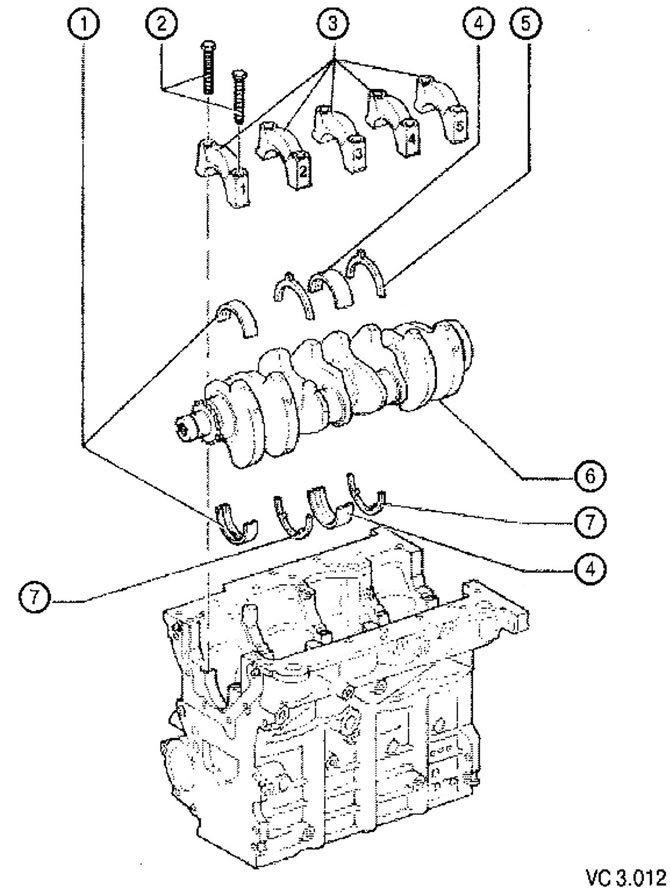

A forgattyús mechanizmus alkatrészeinek listája a VC3.012. ábrán látható javításokhoz kapcsolódó technológiai megjegyzésekkel:
1. 1., 2., 4. és 5. beszúrás:
- kenőhorony nélkül, a fő csapágyfedelekbe szerelve;
- kenőhoronnyal, a hengerblokkba szerelve;
- ne cserélje ki a korábban használt béléseket (jelölés eltávolításkor).
2. Fő csapágyfedél rögzítőcsavarjai: 65 Nm nyomatékkal, majd negyed fordulattal (90°) meghúzva:
- összeszereléskor cserélje ki újakra;
- a radiális hézag méréséhez 65 Nm nyomatékkal húzza meg a csavarokat, de ne 90°-kal húzza meg őket.
3. Csapágyfedél:
- 1. csapágyfedél: az időzítő hajtástól számítva;
- 3. csapágyfedél: axiális félgyűrűk bemélyedéseivel;
- a hengerblokkba és a fő csapágyfedelekbe szerelt betétek rögzítő kiemelkedéseit egymással szemben kell felszerelni.
4. 3. beszúrás:
- kenőhorony nélkül, a fő csapágyfedelekbe szerelve;
- a hengerblokkba kenőhorony van beépítve,
5. A fő csapágyfedélbe 3 szerelt tolóerő-félgyűrű:
- Beszereléskor győződjön meg arról, hogy biztonságosan rögzítve van az üléshez.
6. Főtengely:
- axiális felfutás:
- új tengely: 0,07...0,17 mm,
- kopási határ: 0,37 mm;
- mérje meg a radiális hézagot Plastigage műanyag idomszerrel:
- új tengely: 0,03...0,08 mm,
- kopási határ: 0,17 mm;
- a radiális hézag mérésekor ne forgassa el a főtengelyt.
7. A hengerblokkba szerelt tolóerő-félgyűrű (főcsapágy 3).
