Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓
Eltávolítás
Lazítsa meg a kerékrögzítő csavarokat, emelje fel a járművet, és helyezze tartókra. Szerelje le a kereket, és alulról oldja ki a lengéscsillapítót (a féltengelyház peremén).
Oldja ki a stabilizátort (ha van) a kiegyensúlyozó tetejéből.

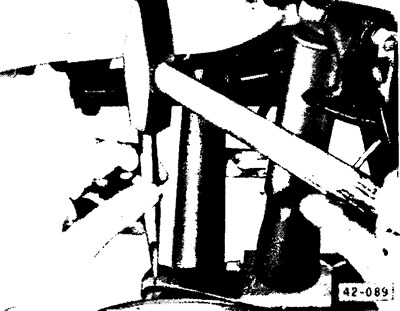

Középpontos lyukasztóval jelölje meg az agy pereme helyzetét a rugalmas karhoz képest. Válasszuk le az agy peremet a rugalmas karról. Húzza hátra a féltengely burkolatát.
Vigyázat! Ügyeljen arra, hogy a féltengely ne essen le.
Válasszuk le a kábelt a rögzítőfék kar elején.
(Tekintse meg az eredetit ezen a portálon VWmanual)
Távolítsa el az első sárvédő 5 rögzítőcsavarját.

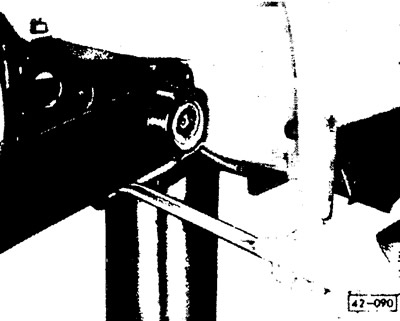

Csavarja le a rugalmas karos agyfedelet. Válasszuk le a külső gumiperselyt. Feszítővassal emelje fel a rugalmas kart, és távolítsa el a belső gumiperselyt.

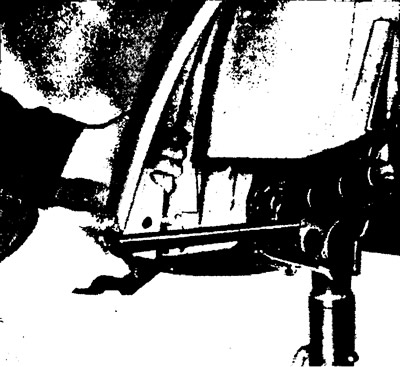

Távolítsa el a torziós rudat úgy, hogy kézzel oldalra nyomja a szárnyat.
Telepítés
Ellenőrizze a torziós rúd sérülését, és szükség esetén cserélje ki. Fesse át a rugalmas rúd védőbevonatának sérült részeit, és kenje meg a bordákat.
Vigyázat! Ne cserélje fel a torziós rudakat, mivel azok ellentétes irányban vannak előre meghúzva. Figyeld meg a jelöléseket (az "R" vagy "L" betű a torziós rúd végén). Győződj meg róla, hogy mindkét torziós rúd átmérője megegyezik.
Helyezze be a torziós rudat a vesecső belső bordáiba.
Állítsa be a kerékdőlés a kerekek (lásd a "A kerékbeépítés geometriai paraméterei").
Szerelje be a belső gumiperselyt, a felületét talkummal bevonva. Szerelje fel és állítsa be a rugalmas kart.
Szerelje fel a külső gumiperselyt, és vonja be talkummal.
Vigyázat! A gumipersely nagyobb keresztmetszetű, "oben" felirattal jelölt részének kell felül lennie.
Szerelje fel a rugalmas kar burkolatát, és húzza meg egyenletesen mind a négy csavart a rugós alátétekkel 40 N⋅m (4,0 kg⋅cm) nyomatékkal. Szükség esetén húzza meg a burkolatot két hosszabb csavarral átlósan.
Alaposan tisztítsa meg a rugalmas kar és a féltengely tartóházának illeszkedő felületeit. Emelje fel a rugalmas kart a feszítőeszköz segítségével úgy, hogy az alsó széle az alsó ütköző felett legyen.

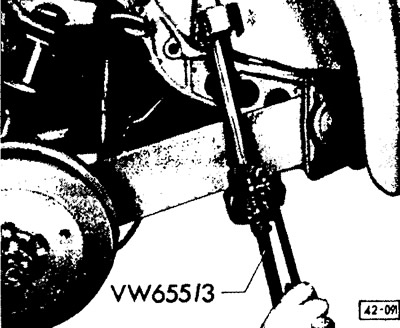

Rögzítse a tengelyagyat a jelölések szerint (ne feledkezzünk meg a rugós alátétekről), húzza meg a csavarokat 110 Nm (11,0 kgfm) nyomatékkal. Rögzítse a lengéscsillapítókat és a stabilizátort (ha vannak).
Csúsztassa a kézifék kábel, majd állítsa be (lásd a "A rögzítőfék beállítása").
Figyelem! Ha a rugalmas kart kicserélték, a futómű beállítását is be kell állítani.
Szerelje fel a kereket, engedje le a járművet, húzza meg a kerékrögzítő csavarokat 130 Nm (13,0 kgfm) nyomatékkal.
