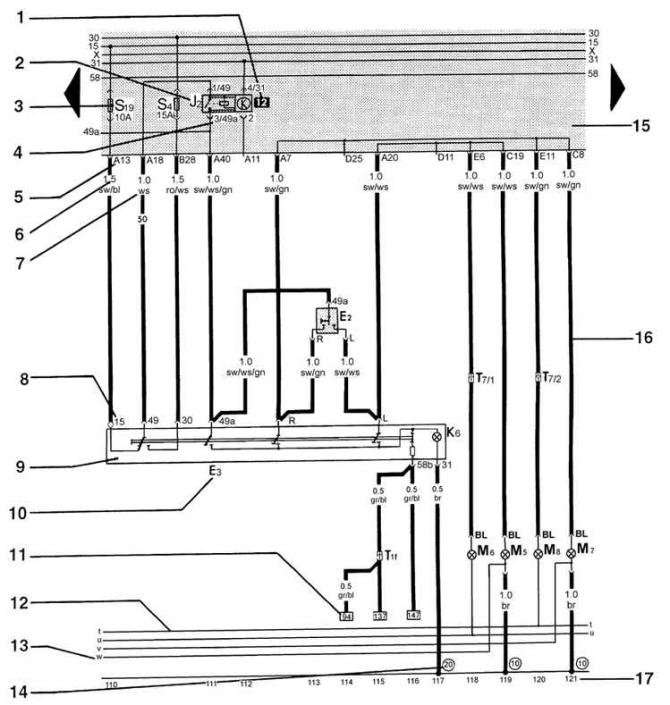

- 1 - a relé helye. A 12-es szám jelzi a relé helyét a blokkon.
- 2 - blokk vagy elem kijelölése. A blokk vagy elem megnevezését a specifikáció tartalmazza.
- 3 - biztosíték megjelölése. Például: 19-es biztosíték 10 A védőárammal.
- 4 - érintkezők kijelölése. Például: Érdeklődni a 3/49a. 3 - a 12. relé 3. érintkezője a reléblokkon.
- 5 - az érintkezők kijelölése a reléblokkon. Az A13 az A csatlakozó 13-as érintkezőjére utal.
- 6 - vezeték keresztmetszete mm²-ben.
- 7 - vezeték színe. A vezetékek színei az elektromos diagramokon láthatók.
- 8 - érintkező megjelölése.
- 9 - blokk vagy elem.
- 10 - A blokk vagy elem megnevezése és száma.
- 11 - az elektromos vezetékek folytatása. A téglalapban lévő szám azt az elektromos áramkört jelzi, amelyhez a vezeték csatlakoztatva van.
- 12 - belső csatlakozások.
- 13 - a belső csatlakozási vezetékek folytatása.
- 14 - a földelési pont kijelölése.
- 15 - relé és biztosítékdoboz.
- 16 - külső csatlakozások.
- 17 - koordinátaszámok. Úgy tervezték, hogy megkönnyítse a csomópontok keresését diagramokon.
