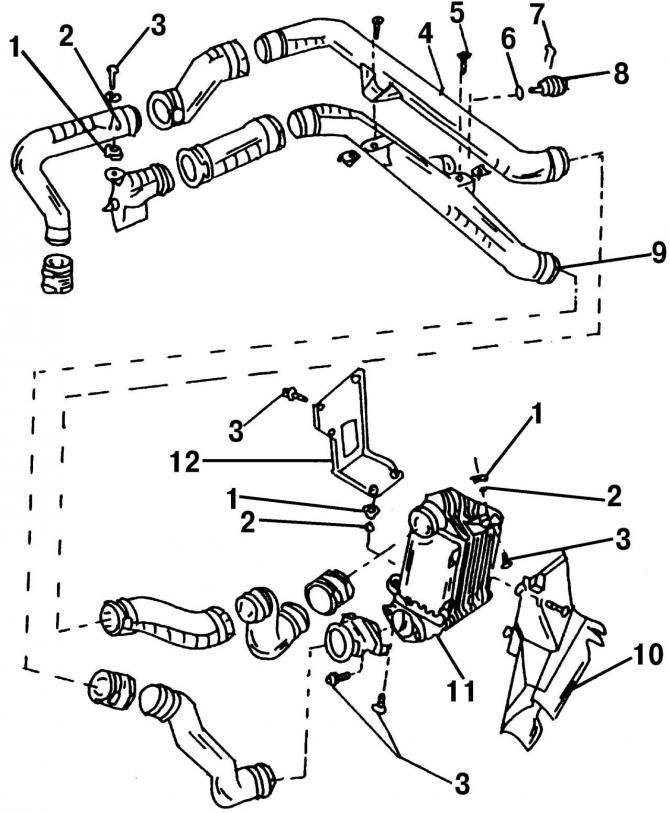

Crtež. 486. Hladnjak zraka za punjenje: 1 - gumeni nosač; 2 - čahura; 3 - vijak, 10 Nm; 4 - crijevo; 5 - vijak, 10 Nm; 6 - brtveni prsten; 7 - opružna stezaljka za zaključavanje; 8 - senzor temperature; 9 - crijevo; 10 - crijevo za zrak; 11 - radijator zraka za punjenje; 12 - stezaljka za pričvršćivanje
Hladnjak zraka za punjenje prikazan je na slici 486. Sva crijeva spojena na njega pričvršćena su stezaljkama.
Uklanjanje hladnjaka zraka prilično je naporan posao, jer samo uz velike poteškoće možete doći do točaka pričvršćivanja njegovih pojedinačnih dijelova. Postupak uklanjanja opisan je u nastavku općenito za sve modele:
- postavite prednji dio automobila na nosače i uklonite štitnik motora;
- olabavite stezaljke crijeva i odvojite oba crijeva od hladnjaka zraka za punjenje;
- uklonite deflektor za dovod zraka;
- uklonite poklopac otvora za vuču, uklonite poklopac, olabavite stezaljke za pričvršćivanje donje rešetke i uklonite ga;
- uklonite hladnjak zraka za punjenje.
Instalacija se odvija obrnutim redoslijedom od procesa uklanjanja.
