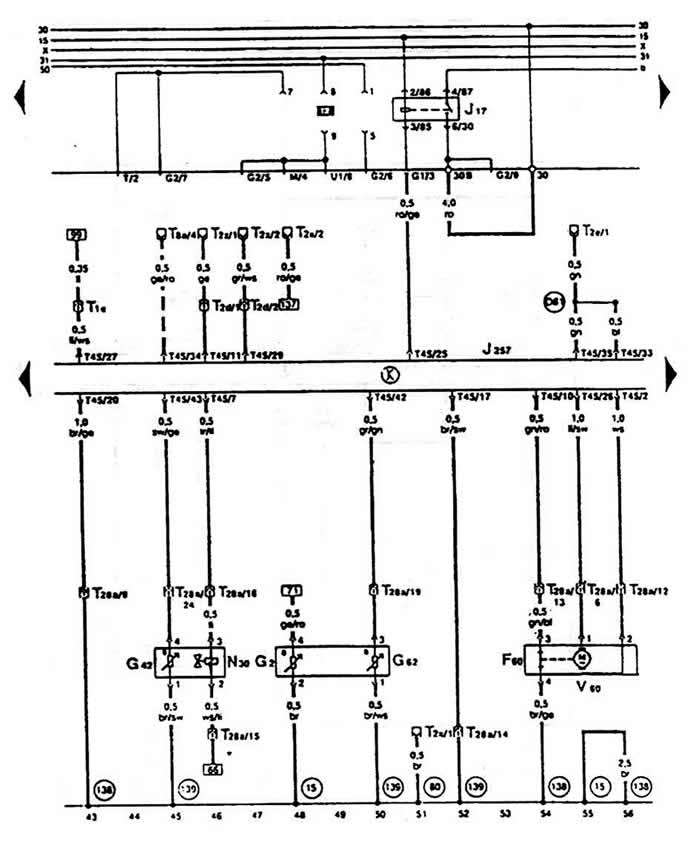

- Е9 - выключатель вентилятора свежего воздуха
- F18 - термовыключатель вентилятора охлаждения
- L16 - лампа накаливания, освещение, отопление
- N23 - последовательное сопротивление
- S24 - предохранитель перегрева
- Т8с - восмиполюсный штекер, за приборной доской, середина
- V2 - вентилятор свежего воздуха
- V7 - вентилятор охлаждения
Соединение с корпусом (в кружке):
- 43 - место "массы", на дверной стойке (А)
- 80 - место "массы", в кабеле, ведущем к приборам
Обозначения цвета кабелей:
- ws - белый
- sw - черный
- ro - красный
- br коричневый
- gn - зеленый
- gr - серый
- li - лиловый
- ge - желтый
- bl - синий
Перечень предохранителей:
- 30А - зеленого цвета
- 25А - белого цвета
- 20А - желтого цвета
- 15А - синего цвета
- 10А - красного цвета
