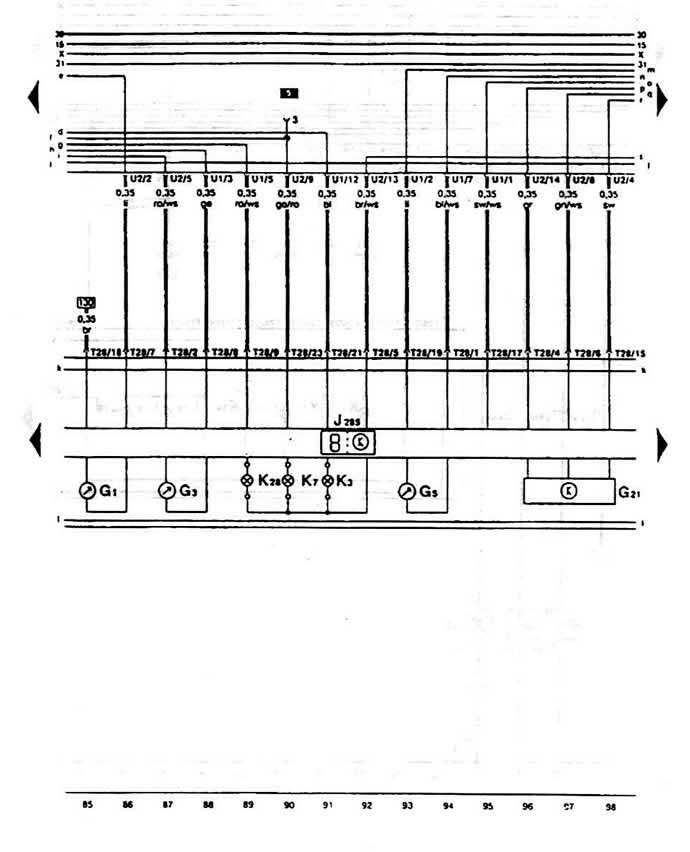

- G1 - подача топлива
- G3 - дальнодействующий термометр
- G5 - тахометр
- G21 - тахометр
- J285 - устройство управления с индикатором в приборной доске
- КЗ - контрольная лампа масляного давления
- К7 - сигнальный фонарь, "ручной тормоз нажат" и фонарь сигнала торможения
- К28 - сигнальная лампа охлаждающей жидкости
- Т28 - 28-полюный штекер, к съемному приборному блоку
Обозначения цвета кабелей:
- ws - белый
- sw - черный
- ro - красный
- br коричневый
- gn - зеленый
- gr - серый
- li - лиловый
- ge - желтый
- bl - синий
Перечень предохранителей:
- 30А - зеленого цвета
- 25А - белого цвета
- 20А - желтого цвета
- 15А - синего цвета
- 10А - красного цвета
