Пярэдняя дзверы (VW Passat B5)

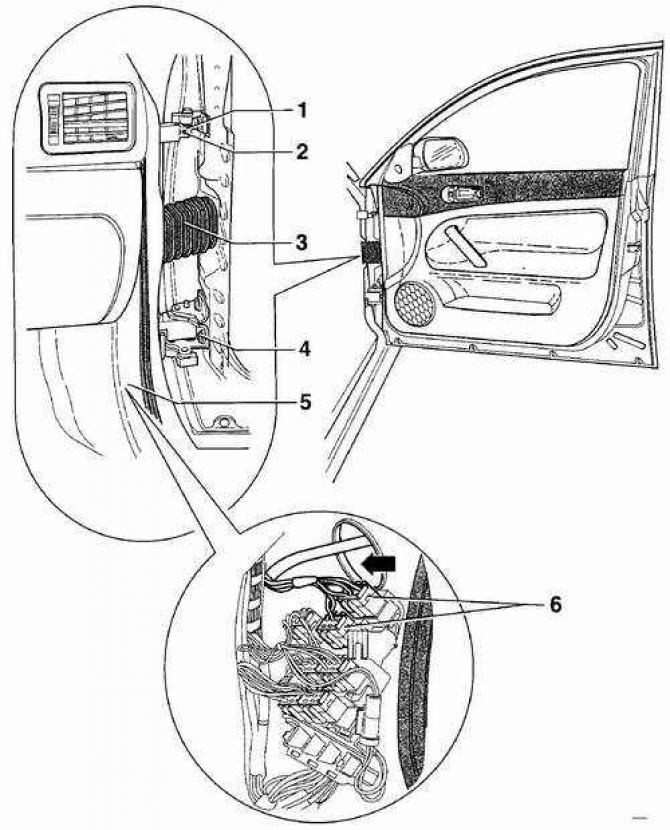

Элементы мацавання перадпакояў дзверы

• 1 - каўпачок,
• 2 - ніт верхняга шарніра дзвярэй,
• 3 - ахоўны чахол,
• 4 - ніт ніжняга шарніра дзвярэй,
• 5 - ніжняе бакавое аздабленне стойкі перадпакояў дзверы,
• 6 - электрычныя раздымы

Зняцце

1. Зніміце ніжняе аздабленне стойкі перадпакояў дзверы (5).

2. Адлучыце электрычныя раздымы (6) на стойцы пярэдняй дзверы.

3. Адлучыце ад стойкі дзвярэй ахоўны чахол (3).

4. Праз адтуліну (стрэлка) (гл. мал. Элементы мацавання перадпакояў дзверы) выміце электрычныя раздымы з стойкі перадпакояў дзверы.

5. На верхнім шарніры мацавання дзвярэй зніміце каўпачок (1) і выкруціце ніт (2) мацаванні верхняга шарніра дзвярэй.

6. Выкруціце ніт (4) ніжняга мацавання шарніра дзверы. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт ніжняга мацавання шарніра дзвярэй.

7. Перамяшчаючы дзверы ўверх, зніміце яе з шарнірных завес.

Ўстаноўка

1. Зверху ўсталюеце дзверы на шарнірныя завесы.

2. Укруціце новы ніт мацавання ніжняга шарніра і зацягніце яго момантам 20 Нм, затым дакруціце яго на кут 90°.

3. Укруціце ніт, які мацуе верхні шарнір дзвярэй і зацягніце яго момантам 25 Нм. Усталюйце каўпачок.



4. Праз адтуліну ў стойцы перадпакояў дзверы працягніце электрычныя правады і падлучыце электрычныя раздымы.

5. Замацуеце ахоўны чахол правадоў на стойцы перадпакояў дзверы.

6. Усталюеце ўнутранае аздабленне ніжняй часткі стойкі перадпакояў дзверы.
