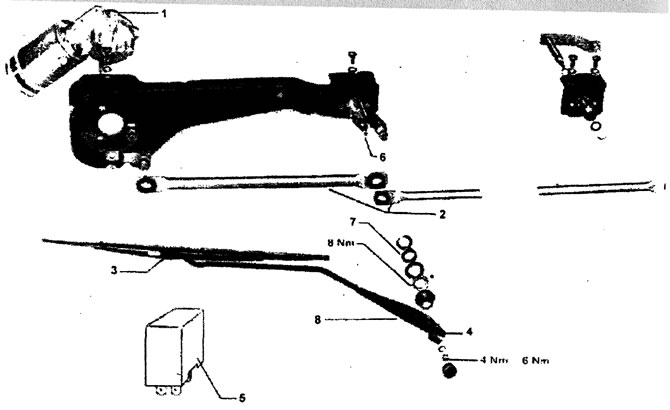

(1) двигател на чистачките
(2) рамка и рамена на чистачките
(3) четка
(4) четкодържач
(5) реле за автоматизация
(6) смажете с молибденова грес
(7) гума
(8) регулирайте отклонението
Демонтаж
Изключете батерията от земята.
Отстранете перата на чистачките, вижте по-горе.
Свалете капака от осите, развийте гайките.
Отворете жабката, извадете кутията от пантите.
Демонтирайте контролния панел, вижте по-горе.
Изключете щепсела от двигателя на чистачките.
От вътрешността на автомобила развийте 4-те винта със скрита глава на предното стъкло.
Издърпайте рамката и рамената на чистачките към седалката до водача.
Ако е необходимо, развийте болтовете на двигателя от рамката.
Инсталиране

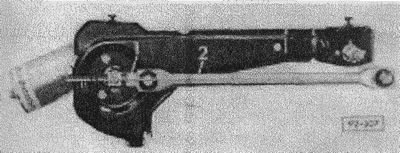

Завийте двигателя на чистачките към рамката.
(92-307) свържете двигателя към бордовата мрежа, оставете го да работи за няколко минути, след което го изключете. В това положение монтирайте манивела 1 и пръта 2 по посока на линията на фигурата и след това фиксирайте манивелата 1 върху вала на двигателя.
Поставете чистачката от страната на седалката до водача.
Поставете шайби върху осите, след което ги издърпайте през дупките в тялото.
Отвън монтирайте гуменото уплътнение, шайбата и гайката.
Отвътре фиксирайте рамката с 4 винта в областта на предното стъкло.
Внимателно затегнете гайките на валовете на чистачките до 8 Nm.
Поставете капачки на гайките, монтирайте държачи за четки, вижте по-горе.
Свържете щепсела към двигателя.
Инсталирайте жабката, закачете 2 бримки.
Инсталирайте контролния панел, вижте по-горе.
Свържете батерията към земята.
