Снятие
При снятии пометить годные для дальнейшей эксплуатации тормозные колодки. Они должны быть установлены обратно на те же места, иначе возникнет неравномерность распределения тормозных сил между колесами!
Инструкция: Разъёмы исполнительных электродвигателей стояночного тормоза не отсоединять. Стояночный тормоз не включать.

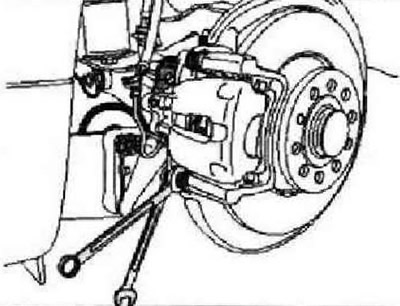

Снять колёса. Поршни стояночного тормоза необходимо утопить (установить в начальное положение) с помощью -VAS 5051-. Перед установкой поршней в начальное положение необходимо откачать тормозную жидкость из компенсационного бачка. Если тормозная жидкость доливалась по мере износа тормозных колодок, то это позволит избежать ее утечек и вызванных ими повреждений. Подключить тестер -VAS 5051- и выбрать функцию. Выбрать при этом "Электромеханический стояночный тормоз" и функцию .Выдвигание и установка в начальное положение поршней исполнительного электродвигателя стояночного тормоза'. С помощью -VAS 5051- установить поршни в начальное положение. После этого можно открутить болты крепления от тормозного суппорта, удерживая от прокручивания направляющую. Снять суппорт с тормозной скобы.
Инструкция: Выполнение операции 'Установка поршней в начальное положение' с помощью -VAS 5051-часто не приводит к перемещению самих поршней (тем не менее, сделать ото необходимо). Дело в том, что ходовая гайка свободно скользит в полости поршня, в результате она может только выдвинуть, но не сдвинуть назад поршень. При выполнении данной операции отодвигается назад только винт вместе с ходовой гайкой (они сдвигаются назад внутри поршня).

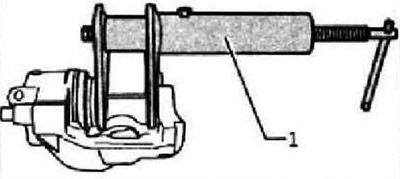

Осторожно: Предварительно выполнить с помощью -MS 5051- операцию "Установка поршней в начальное положение".

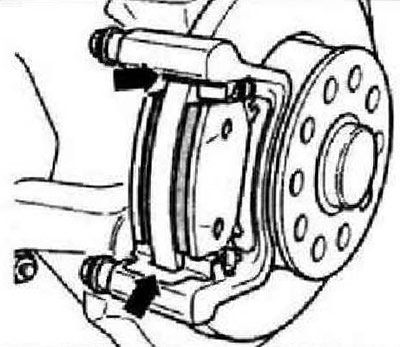

После этого окончательно сдвинуть назад поршень с помощью приспособления «Т10145». Подвесить тормозной суппорт с помощью проволоки так, чтобы тормозной шланг был разгружен и не мог быть поврежден. Снять тормозные колодки и держатели тормозных колодок «стрелки».
Тщательно очистить опорные поверхности для тормозных колодок на тормозной скобе, удалить продукты коррозии. Очистить суппорт. Для очистки тормозного суппорта использовать только спирт.
Установка

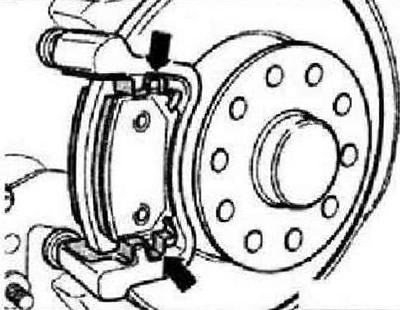

Установить держатели тормозных колодок и тормозные колодки «стрелки» на тормозную скобу. Следить при этом за тем, чтобы тормозные колодки заняли верное положение в держателях «стрелки».
Закрепить тормозной суппорт при помощи новых самостопорящихся болтов. В ремонтном комплекте содержатся четыре самостопорящихся болта, которые следует обязательно использовать. После выдвижения поршней с помощью -VAS 5051- необходимо выполнить также базовую установку тормозной системы. Выполнить базовую установку тормозной системы с помощью -VAS 5051-. Установить колёса. После замены колодок проверить уровень тормозной жидкости.
Момент затяжки: болт с шестигранной головкой, тормозной суппорт к скобе, использовать только новые болты - 35 Нм.
